1DFC
설치용량 51.8MB (13MB(기본) + 3.6MB(MinGW 라이브러리) + 34.7(GTKWave)
▲사용해보고 평가 댓글로 남겨주세요
library ieee;
use ieee.std_logic_1164.all;
entry boiler is
port(
sensor : in std_logic_vector(7 downto 0);
temp : in std_logic_vector(7 downto 0);
burner : out std_logic
);
end boiler;
architecture sample of boiler is
begin
process(sensor, temp)
begin
if(sensor >= temp) then
burner <= '0';
else
burner <= '1';
else if;
end process;
end sample;
https://gist.github.com/vividvilla/4605985
▼19쪽
input[1:0] x 입력이 10으로 두자리이다. 변수는 x 이다.
output[2:0] out 입력이 210으로 세자리이다. 변수는 out 이다.reg[2:0] current 입력이 210으로 세자리이다. 변수는 current이다.Parameter Zero=3'000 세자리 Binary 상태 Parameterif(reset == 1) current <= Zero; 리셋이 1이라면, 현제 State를 Zero로 옮김http://www.rfwireless-world.com/source-code/VERILOG/Mealy-Machine-and-Moore-Machine-verilog-code.html
▼Taxas 대학교 보고서
▼Mealy Machine의 입력값에 따른 Next State이다.
▼출력은 S0일때 입력이 0이어도 0, 1이어도 0
▼영남대 FPGA과제

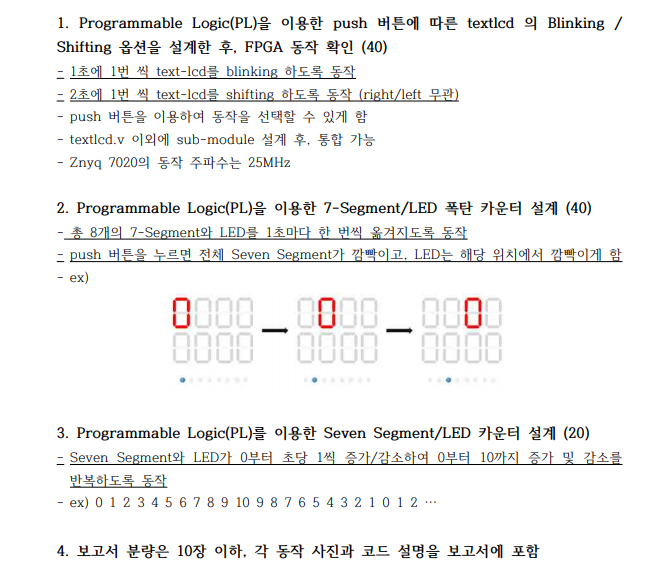

EW도로가 Input
NS신호가 Output1 // EW신호가 Output2
Input이 0일때, Output1은 항상 1., Output2는 항상 0.
Input이 1일때, Output1은 녹색6초>>황색2초>>적색(forever)
Output2는 녹색3초>>황색2초>>적색(forever)
상태천이도
| 현재상태 | 입력NS | 출력EW | 출력NS |
| RYG | Button | RYG | RYG |
| 001 | 0 | 001 | 100 |
| 1 | 001 | 001 | |
| 010 | 010 | ||
| 100 | 100 | ||
참고링크(▶LINK)
Moore : 출력이 현재상태에 의해서만 결정된다.
Mealy : 출력이 현재상태+입력 모두에 의해서 결정된다.
9장 20쪽 참고 (디지털 회로)
상태도>>다음상태표>>천이표>>카르노맵>>입력논리식상태표(=State Table) ::
| 현재 상태 입력 | 다음 상태 출력 |
| A B x | A+ B+ y |
| 0 0 0 | 0 0 0 |
| 0 0 1 | 0 1 0 |
| 0 1 0 | 0 0 1 |
| 0 1 1 | 1 1 0 |
| 1 0 0 | 0 0 1 |
| 1 0 1 | 1 0 0 |
| 1 1 0 | 0 0 1 |
| 1 1 1 | 1 0 0 |
현재상태(A,B)에서 입력(x)값에 따라 다음상태(A+,B+)를 결정
| 현재상태 | 다음상태 | 출력 | ||
| x=0 | x=1 | x=0 | x=1 | |
| A B | A+ B+ | A+ B+ | y | y |
| 0 0 | 0 0 | 0 1 | 0 | 0 |
| 0 1 | 0 0 | 1 1 | 1 | 0 |
| 1 0 | 0 0 | 1 0 | 1 | 0 |
| 1 1 | 0 0 | 1 0 | 1 | 0 |
>>
Port Mapping (▶LINK)
하위모듈을 일단 설정해줘야합니다.
module DEF(Q, D, CLK); //포트들
input D, CLK; //입력
output reg Q; //출력
always @ (posedge CLK) //언제나 Positive Edge(=Active High)
Q <= D; //D는 그대로 Q로 전달됨
endmodule상위모둘은 하위모듈을 토대로 만들되 내부에 연결을 설정해줘야한다.

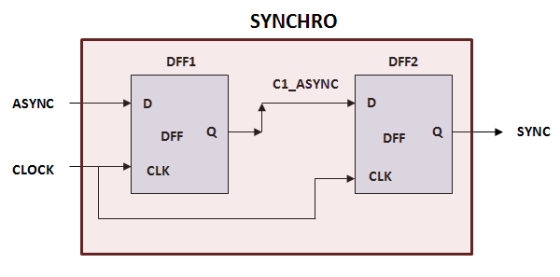

module SYNCHRO (ASYNC, SYNC, CLOCK); //외부 Block의 입출력들 이다.
input ASYNC;
input CLOCK;
output SYNC;
wire C1,ASYNC;
DFF DFF1(C1_ASYNC, ASYNC, CLOCK);
DFF DFF2(SYNC, C1_ASYNC, CLOCK);
//일전에 내부module문법이 >>모듈명(output, input, input)이었다.
endmodule
홍익대 전자과

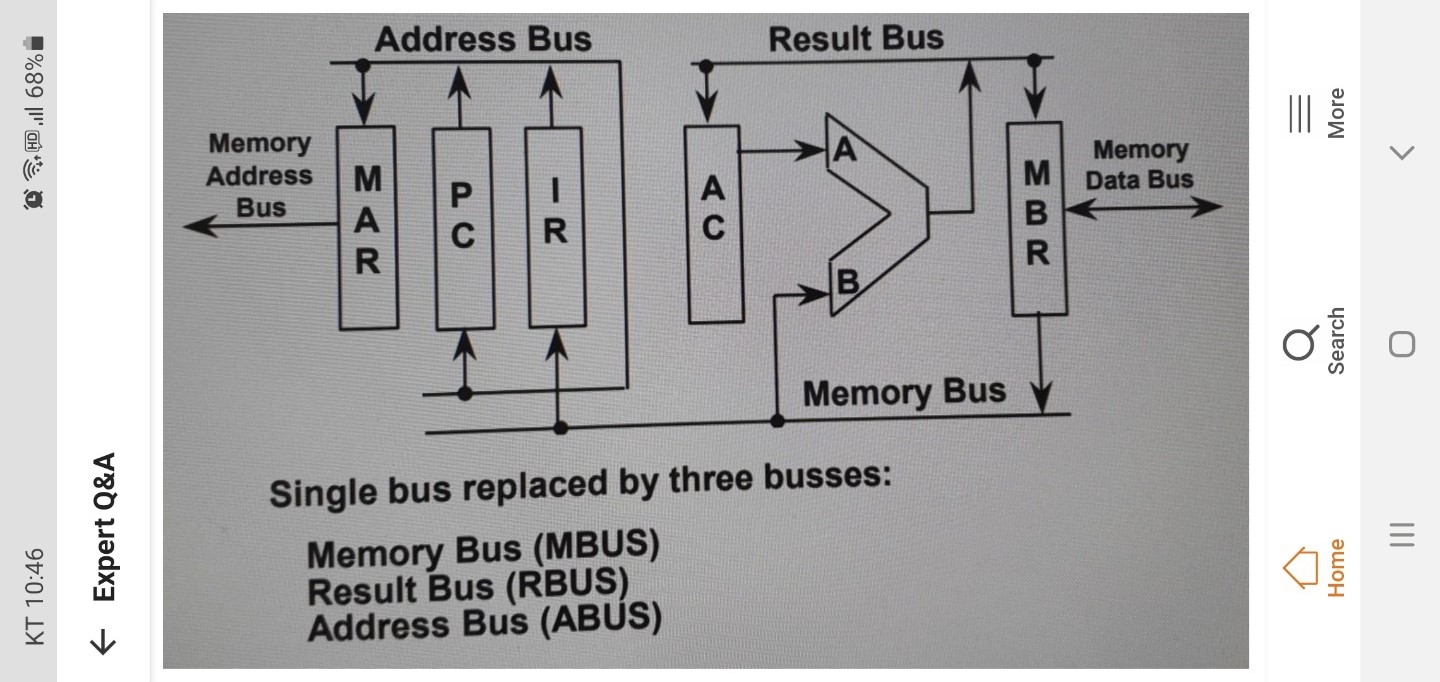

Single bus replaced by thress busses:
Memory Bus(=MBUS)
Result Bus(=RBUS)
Address Bus(=ABUS)
Simplify Wait Looping
간략히해라 Wait Looping을
Eliminate some Wait states
At this point, Wait must be asserted, so why loop on Wait*(same loop condition, both for memory grant, Wait bar loop cond.)
요점은, Wait가 must be 유지되야한다. so 이유이다. loop가 있는 on Wait* (<< Wait가 LOW일때를 말함)
Why loop on Wait when resync will take place at state IF0* (same loop condition, both for memory grant)
>>
아주대

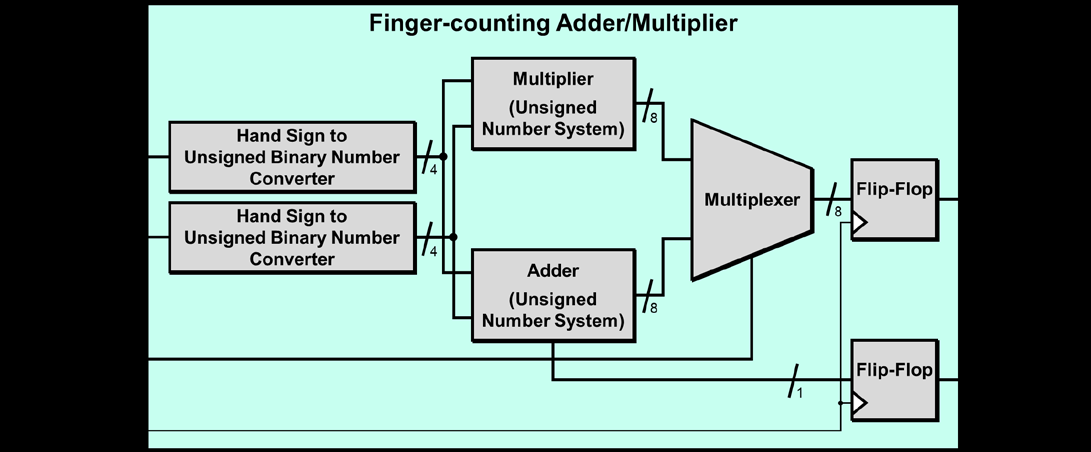

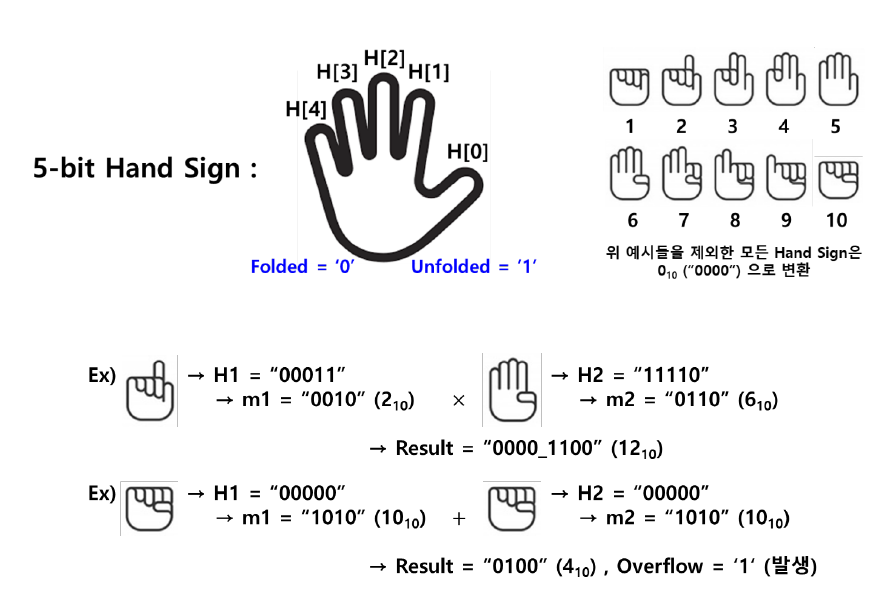

2개의 5-bit Hand Sign
5개의 비트를 손가락으로 표시한거라고 이해하면된다.
접힌손가락은 '0', 편손가락은 '1'
00011 이면 손가락은 두개 편거며, 엄지손사락이 LSB, 새끼손가락인 MSB에 해당한다.
Pruduct예시 :: 2*6 = 12 (0010)(◀2를2진수로표기) * (0110)(◀6을2진수로표기)
Sum 예시 :: 10+10 = 20 (1010)(◀10을2진수로표기) + (1010)(◀10을2진수로표기)
단국대 전자과

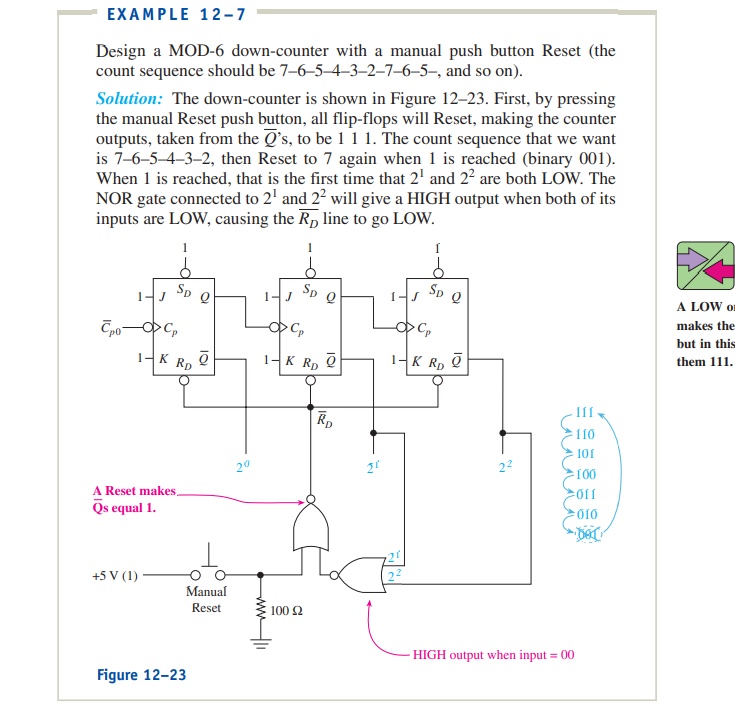

MOD-6
7-6-5-4-3-2 그리고 다시 7로 돌아가서 반복수행
