[전자계산기 연습] :: 납땜연습은 한달간 하시면 충분합니다.
[전자계산기부품파는곳] :: 댓글 주시면 구해드리겠습니다.
[전자계산기실습] :: 부품구매요청 됩니다. (매일 하나씩 한달연습하면 충분히 합격합니다.)
▼필답자료 (과년도 기출문제 더 필요하신 분은 댓글 남겨주세요)
▼3초과코드 등등 패턴도 필요하신분 댓글 남겨주시면 수정하겠습니다.
▼실습 부품 구하는데 어려우신분 댓글 남겨주세요
2013년 4ȸ 전자계산기 기사 필답 기출문제....아이디 wsbboys.hwp
2007년 02회 00일 전자계산기조직응용 기사 실기 필답형.hwp
2007년_제2회_전자계산기_기사(필답형_문제).hwp
2009년 07월 05일 전자계산기 기사 실기 필답형.pdf
2009년 04회 00일 전자계산기 기사 실기 필답형.pdf
메모리,숫자표시지 패턴도.zip▲전자계산기 기사 작업형
(3초과코드, 비동기7진카운터, 숫자표시기, 메모리회로)
제 공부법을 적고자 합니다.
우선 시험 한달전에 기판을 약 30장을 구입합니다.
패턴을 암기한 상태로 시간을 재고 기판에 납땜하는 연습을 합니다.
그날 납땜할때 걸린 시간을 다이어리에 기록합니다.
다음날 납땜시에는 그 전날 걸린 시간보다 최소 1분 단축합니다.
납땜하다 실수했을때 부품을 해제하는 연습또한 합니다.
실수한것을 다시 수정하는 시간 또한 총 걸린시간에 포함시킵니다.
하루에 한번만 연습하고 나머지 시간은 필기에 전념합니다.
하루하루 어긋나게 종목을 정합니다.
총 시험시간 (2시간 반) 보다 한시간 이상 단축했다면 성공입니다.
전 한시간 반만에 끝냈습니다.
▼패턴도
11111
11111
좋이에 그려서 연습하는건 전혀 도움이 되지않습니다.
남땜시 기반을 뒤집어서 납땜 하므로 자칫하면 좌우가 바뀌는 불상사가 발생합니다.
그리기 연습과 실전은 엄연히 다릅니다.
좀 번거롭더라도 기판을 사서하는게 좋습니다.
제가 생각하는 적정선은 30장 입니다.
부품은 여러개 살필요없습니다.
납땜 끝나면 흡인기(=De-Soldering)으로 떼어냅니다.
떼어내는 것도 때론 실력으로 작용할 수 있습니다.
저항 하나 기껏해야 10원 안쪽이지만 교체해주지 않습니다.
편법이지만 납땜시 저항 망가질것 대비해서 하나쯤 갖고있는게 좋습니다.
감점요인이 어디인지 공개를 안해서 굉장히 답답할 겁니다.
떨어지면 그냥 참던지 자신있으면 소송을 거는 편이 낫습니다.
감독이 시험때 지각하거나 해도 아무도 이의제기를 못하는 그런 꽉막힌 곳이니 이해하려하지 말길 바랍니다.
▼3초과 (정류다이오드 포함)
▼3초과코드 (정류다이오드 미포함)
http://i1.daumcdn.net/cfile289/image/156A1C1A49EC56F4323419
3초과 진리표
실기 종류별 필요한 부품들

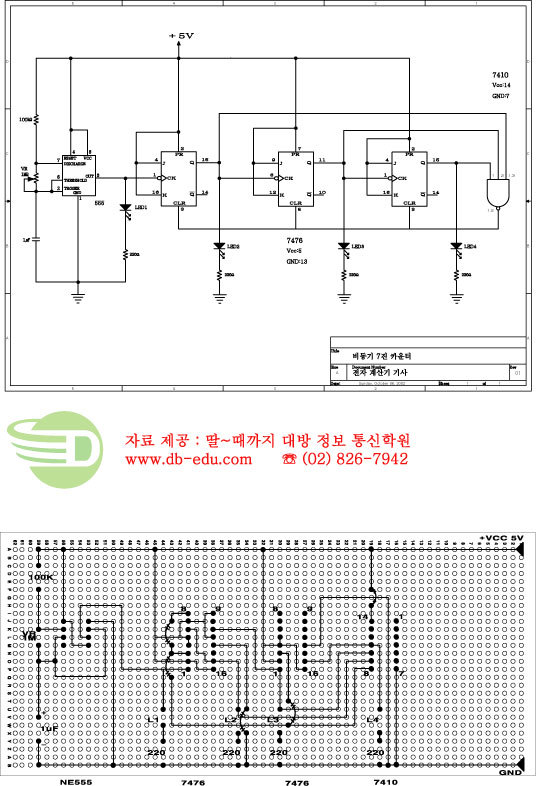

비동기 7진 카운터
NE555 Timer
7476 2개
7410 1개
4pin DIP Socket 1개
16pin DIP Socket 2개
14pin DIP Socket 1개
1MΩ 가변저항 1개
100K 저항 1개
1uF Cap 1개
220 저항 4개 (LED용)
LED 4개
3초과 코드
1N4001 정류다이오드 2개
DIP 4칸짜리 피아노 스위치 1개
FND 7Segment 1개 (Common Anode Type)
7483 1개
7447 1개
16Pin DIP Socket 2개
1K 저항 4개
300Ω 저항 7개 (FND용)
숫자표시기
FND 7Segment 1개 (Common Anode Type)
7447 1개
16Pin DIP Socket 1개
1K 저항 5개
330Ω 저항 2개
3pin Switch 5개
Memory
6116 Memory Chip
24Pin DIP Socket
4pin DIP Switch 2개
LED 8개
1K 저항 8개 (LED용) + 1K 저항 1개 = 총 9개
Push Switch 1개
