Logic Analyzer in Proteus

Proteus에서 쓰는 기능중 Logic Analyser는 유용합니다.

특히 pulse값을 비교분석할때 유용합니다.

Oscilloscope를 써도 무방하지만 디지털 값만 필요하고, 그 값이 여러개 쓰일경우엔 이걸 쓰는걸 권장합니다.

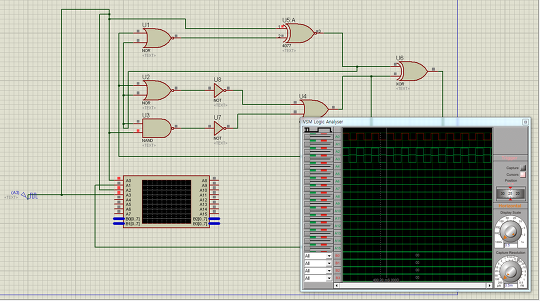

위 그림에서 보이듯 왼쪽 하단에 파란색으로 있는게 기본 입력 pluse 입니다.

1Hz가 default 값이며, 이것만 써줘도 따로 programing을 짤 필요가 없습니다.
