ISP Mode Error
Naver
http://www.ezcircuits.net/zbxe/?mid=User&page=5&document_srl=17277
최소 10초 이상 응답이 없다가 connect fail - Select AVR Programmer 라는 이름으로 같은 창이 다시 나오게 됩니다.
해결책 :: Jungo 설치가 제대로 안됬을 수도 있다.
http://www.robotroom.com/Atmel-ATtiny-STK500-Programming-2.html

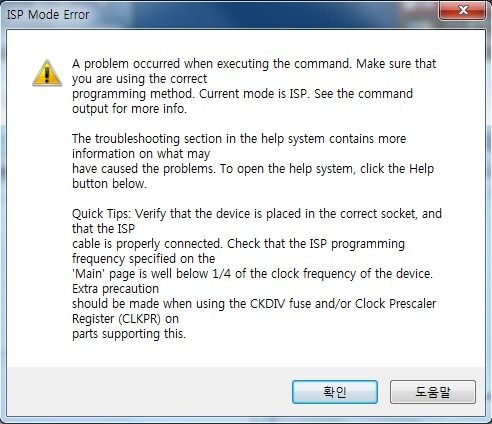

ISP Mode Error
▼Set as below to resolve ISP Error

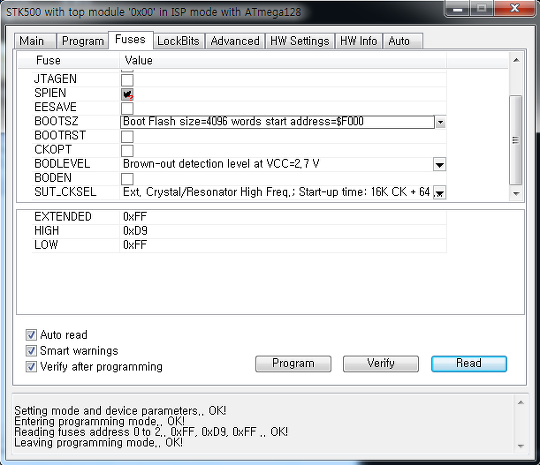

위 그림처럼 Fuse Setting이 뜨면

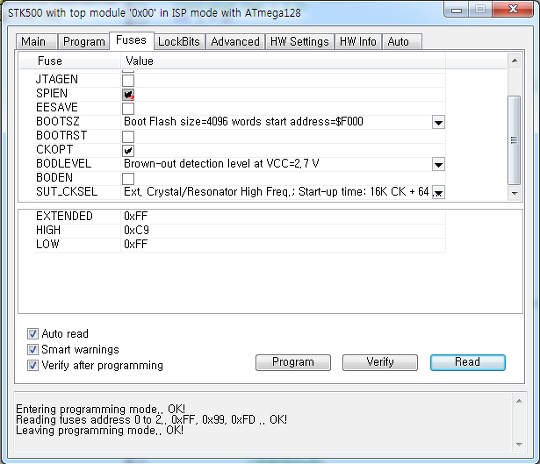

아래 그림처럼 바꿔줘야한다.
JTAGEN, SPIEN, CKOPT, SUT_CKSEL 여기 세팅이 중요하다.
(M103C는 해제시킬것)

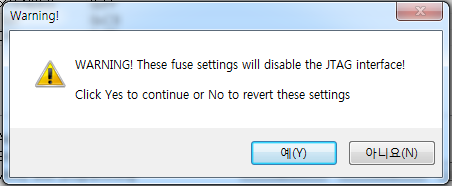

(JTAGEN은 해도그만 안해도 그만이다.)
특히 SUT_CKSEL을 위 그림처럼 세팅후 (External High Frequency)
CKOPT을 체크해주고 Program버튼을 눌러줘서 OK가 떠야 성공이다.
★CKOPT 체크를 잊은채로 Program을 누르면 ATMega128은 영원히 못쓰게될 수 있다.
위 Setting은 필수이며, 안해주면 Delay 등등이 16MHz의 분주비대로 되지 않게된다.

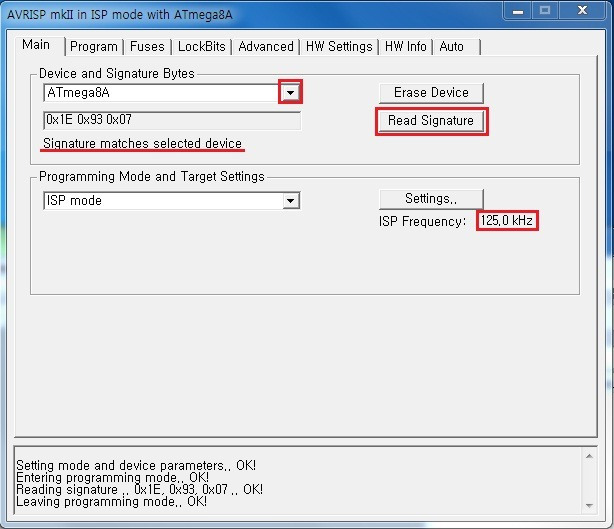

Tab Main of the Taps.
Choose the proper chip.
Set ISP Frequency. (Low Freqs such as 125kHz, are recommended. )
Click Read Signiture to see if it matches selected device.
Enjoy Coding.
(MK2소켓중 ISP6에 연결 >> Main탭누르고 Settings >>250kHz이하로 설정, Write클릭 >> Read Signature클릭, 아래의 OK메세지 확인)
