PICkit3 연결법
Naver
http://www.youtube.com/watch?v=v_pki3qHSfM
PICkit3 혹은 PICkit2를 저렴한가격으로 구하고싶은분
PICkit3에 대한 질문있는 분은 아래에 댓글 남겨주세요~!!
추가로 PICkit3의 이러한 기능이 Blog에 기재됬으면 하는 바램이 있다면 역시 댓글로 남겨주세요
(If you have some ideas which you want me to describe here, feel free to leave comments below)
▼AVR과 다른 PIC만의 차별화된 기능
1.Programmer : 기본기능
2.Portable : 컴퓨터 없이 Hex를 얹을 수 있다.
3.Mini Oscilloscope : 3개 채널의 Digital Logic을 체크할 수 있다.
▼MPLAB에서 Pickit3를 사용하는 법을 정리했습니다.
MPLAB IDE 열고
Configure >> Select Device >> PIC16F877A 선택
OK
Programmer >> Select Programmer >> PICkit3
1.Target Board에 전원이 공급된경우
자동으로 연결됨
2.Target Board에 전원이 없는경우 PK3Err0045 가 발생할수 있다.

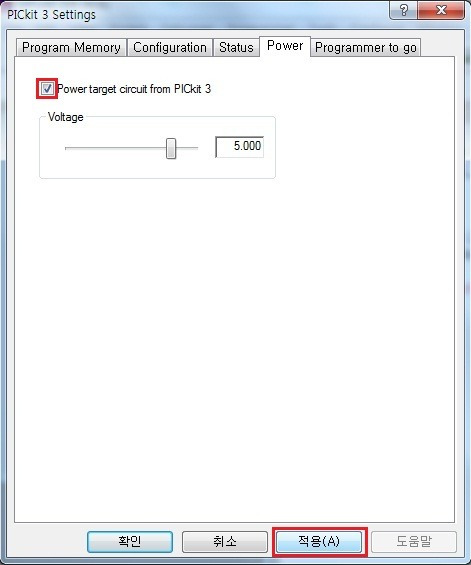

Programmer >> Settings >> Power
>> check "Power target circuit from PICkit3"
Apply(=적용) >> 확인
Voltage Caution 메세지가 뜨면 OK

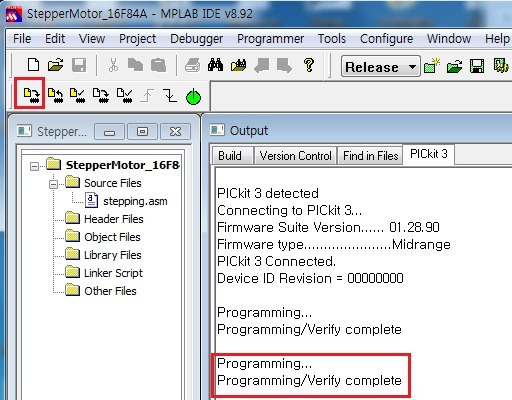

File >> Import >> File HEX you want to load on it.
Program it.

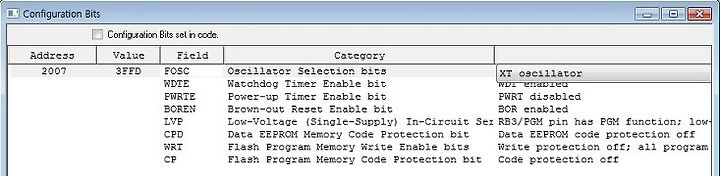

☆ 만약 Crystal Oscillator를 사용한다면, XT를 체크할것
LED Blink Test용 Assembly Code
blink_led.asm===============그래도 Error가 발생할경우=========================
1. Firmware 바꿔주기
2.툴바의 Programmer >> Settings
3.상단의 두번째 텝 "Configuration"
4.Auto Download Latest Firmware 체크
5.Manual Download 클릭 "PK3FW_012890.jam" 선택
6.적용, 확인
7.툴바의 Programmer >> Reconnect.
================Target Device does not match==================
Configure >> Select Device 에서 칩을 맞춰준다.
=========================================================
Portable
참고 ▶ http://instructables.tistory.com/88

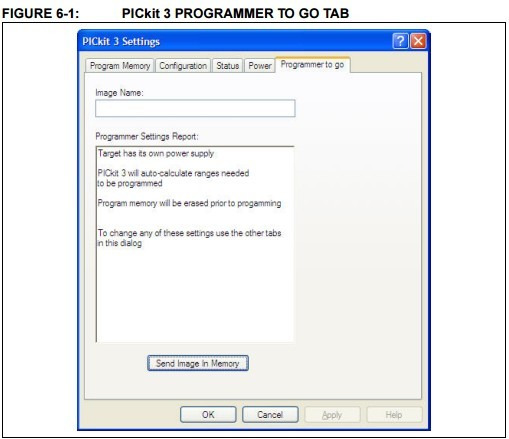

• In the “Image Name” field, type in the name you want to use for your programming image.
• The “Programmer Setting Report” panel displays the setting you’ve selected for programming the device. If you want to change any of these settings, use the appropriate tab in the PICkit 3 Settings dialog.
• Click Send Image In Memory to execute an image transfer to the PICkit 3 unit. Once the image is stored in the PICkit 3, you no longer need MPLAB IDE or a PC to program a device. You can take the PICkit 3 to other locations that may not have a computer and program a device with the push of a button.
Oscilloscope
