Oscilloscope(=오실로스코프)

 [오실로스코프 peak]

 [오실로스코프 v peak to peak]

 [오실로스코프 직류회로]

 [오실로스코프 time/div]

[오실로스코프 극성]

[오실로스코프 영점조절]

[오실로스코프 db 약자]

bing

[스마트폰 오실로스코프]

▼오실로스코프 만들기

http://www.khazama.com/project/oscope/default-en.aspx

Behzad 650KSPS Digital GLCD Oscilloscope v1.0.url

▼Probe(=프로브) 이다.

▼GND와 Hook이다.

▼Probe사용법

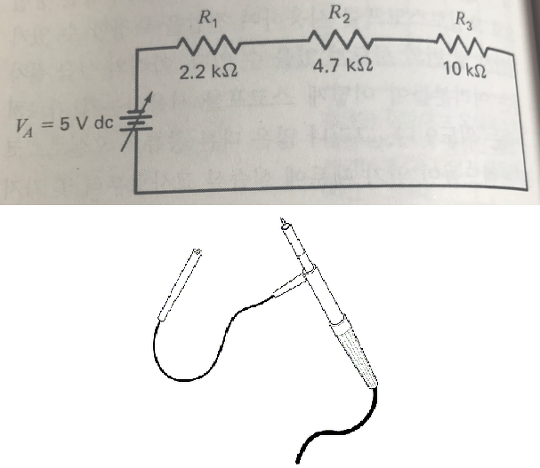

▼아래는 직류회로입니다.

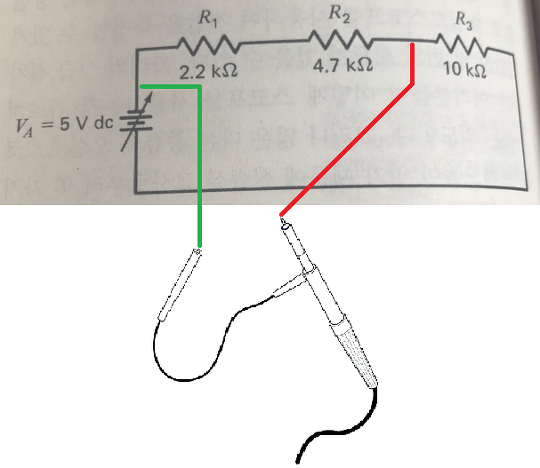

▼R3를 거쳐가는 전압을 체크하려면 아래처럼 Probe를 갖다대면 된다.

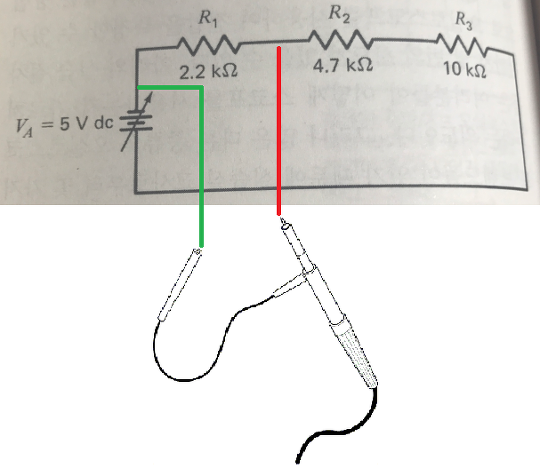

▼R2에 걸리는 전압을 체크하려면, 위 회로에서 R3에 결리는 전압을 체크하고

R2+R3에 결리는 전압을 체크후, 두 값을 빼면 결과값이 아래 회로의 전압값이 된다.

▼Vrms 구하는 공식

http://www.rfcafe.com/references/electrical/sinewave-voltage-conversion.htm

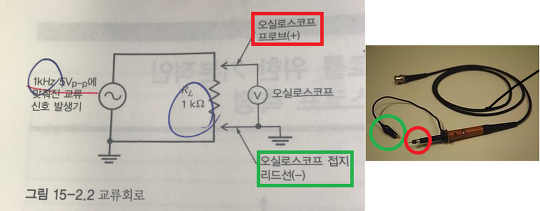

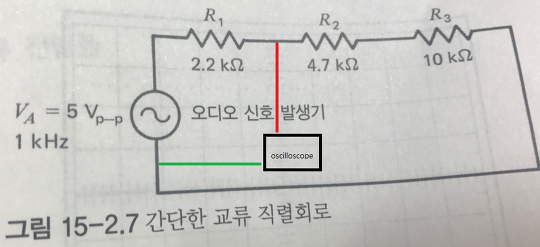

교류는 극성이 없기때문에 GND를 위,아래 아무곳이나 택할 수 있다.

우선 전원을 켜면

0.5V p-p 1KHz 출력을 내보내는 단자에 Probe를 갖다대고 영점조절한다.

이 단자는 도금되있으니 쉽게 찾을 수 있다.

여기서 p-p는 peak to peak의 약자이다.

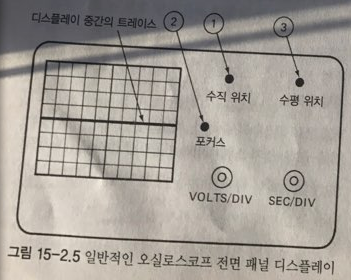

Sec/Div

= Time Division에 해당한다.

이 값을 조절해주어야만 빠르게 지나가는 교류파형을 잡을 수 있다.

Volts/Div

= Voltage Division에 해당한다.

Voltage의 peak to peak을 확장해서 그 안에있는 Noise를 체크하는데 쓰인다.
