1.BreadBoard는 필수이다.
납땜하기전에 잘 동작하는지 테스트해보기위한 개발보드이다.
사용법은 간단하다. +라인은 하나로 쭉 이어진 선이고, -라인은 따로 하나로 이어진 선이다.

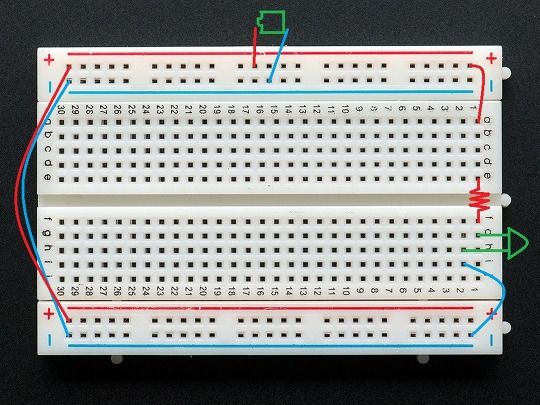

그래서 왼쪽끝 +선에 Vcc를 연결하고 -선에 GND를 연결하면 오른쪽 끝에서 선을 뽑아서 원하는 용도로 활용할 수 있다.
(Vcc는 베터리의 +, GND는 베터리의 -에 해당한다.)

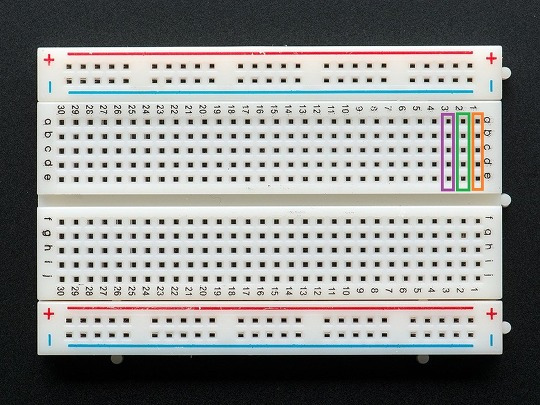

a,b,c,d,e 이렇게 하나의 라인이고, f,g,h,i,j 이렇게 하나의 라인이다.

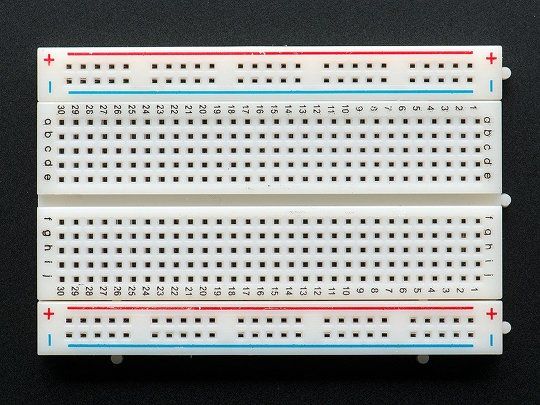

그래서 아래 그림처럼 5개씩 한 묶음으로 쓸 수 있다.
그럼 LED를 연결할때 BreadBoard가 어떻게 활용되는지 응용해보겠다.
