Pickit3 Tutorial (초보자용 ::: for beginners)
추가로 적었으면 하는 내용이 있으면 댓글 적어주세요. (pickit3 주문도 받습니다.)
Pickit3 프로그램을 다운 받는다.
버젼은 V 3.10 이 좋겠다.
PICkit3 Programmer Application Setup v3.10.zip
아마 처음에는 에러가 날것이다.
그렇다면
여기로가서 아래파일을 추가한다.

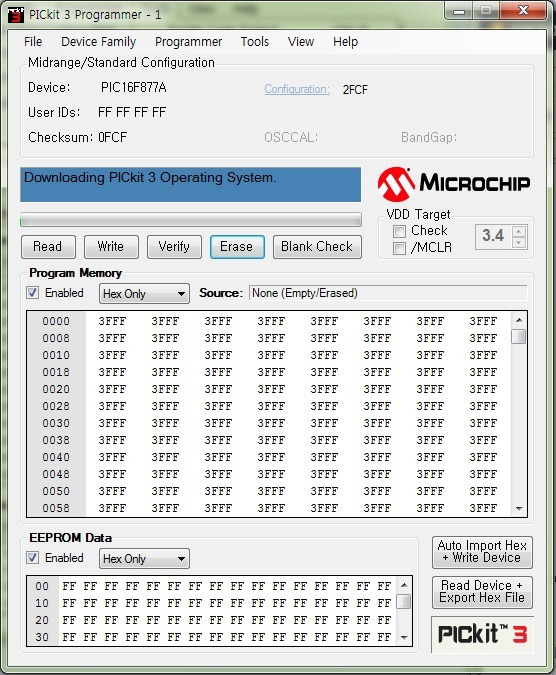

PK3OSV020005.hex▲Add the hex file above to let PICKIT3 operate properly.

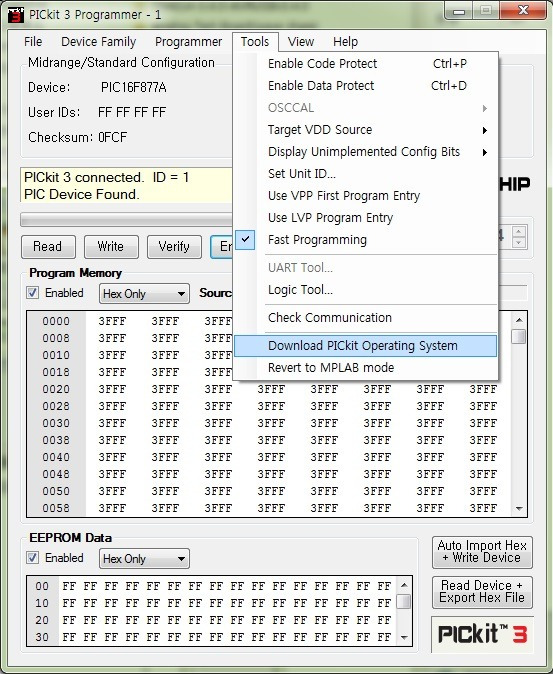

Tools >> Check Communication
File >> Import HEX. (Import your own HEX).
만들어둔 HEX파일을 임포트 시킨다.

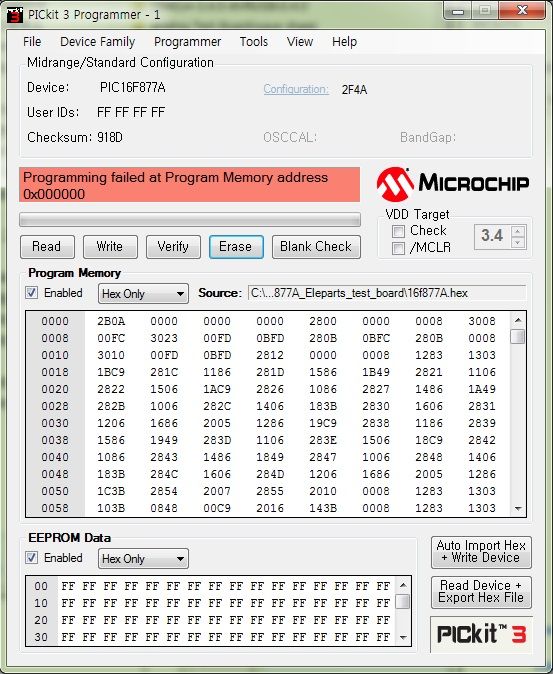

If you face a problem such like this.

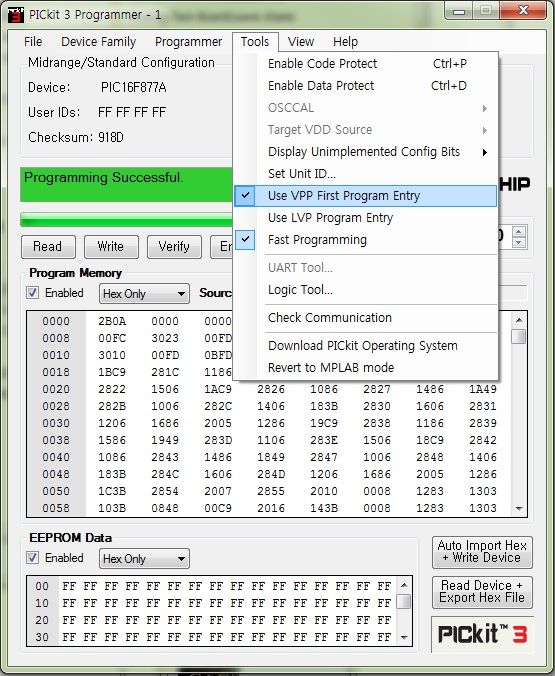

you then add this setting.
=============================================================================================================
이제 마지막 세팅이다. 이걸 해줘야만 제대로된 동작을 확인할 수 있다.

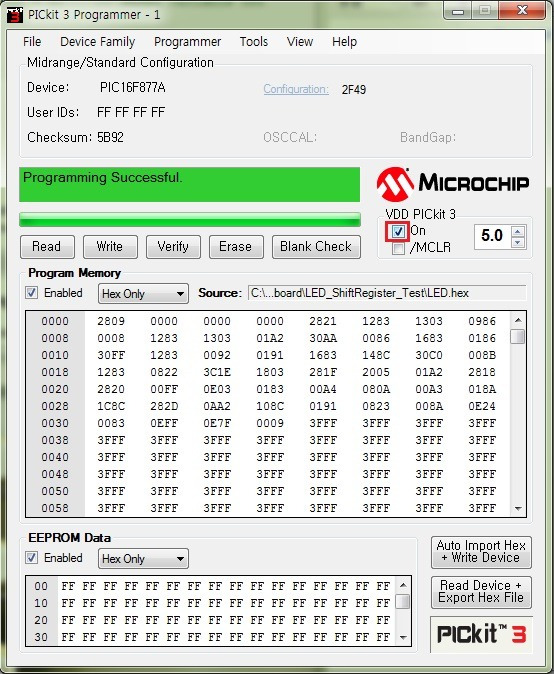

Vdd를 체크후, MCU에 전원을 공급해주면 된다.
You should check VDD ON, otherwise your MCU(=PIC16F877A) doesn't work.
if you use PICKIT3 or any other programmers, just connect the ICSP wire.

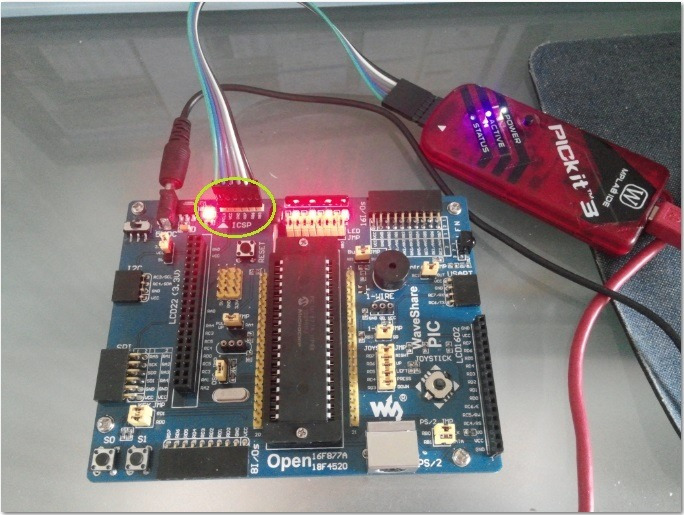

like the Figure below.
==========================================================================================
