졸업작품/Multi ADC (AVR)

ElectricShock 2016. 11. 15. 11:14

졸업작품 의뢰 및 문의 (▶LINK)

아래 글중 부족한 내용이 있으면 댓글 주세요~ (계속 Update중입니다.)

Naver

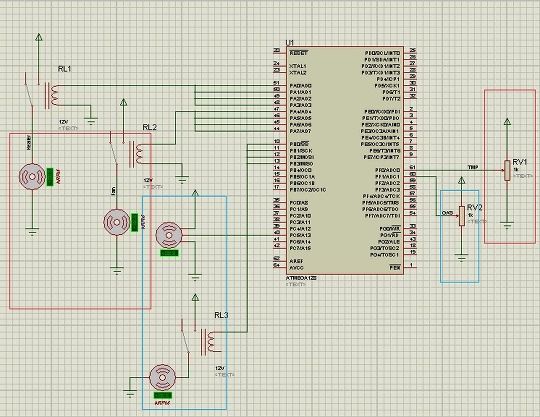

릴레이 회로도

SmartHome usging Multi ADC (Temperature sensor & Gas Sensor)

Red Mark는 Temperature 관련 부분이고,

Blue Mark는 Gas 관련 부분입니다.

PA0~PA3은 릴레이의 코일에 병렬로 연결되서 Heater를 동작시킵니다.

PA4~PA7은 릴레이의 코일에 병렬로 연결되서 Cooler를 동작시킵니다.

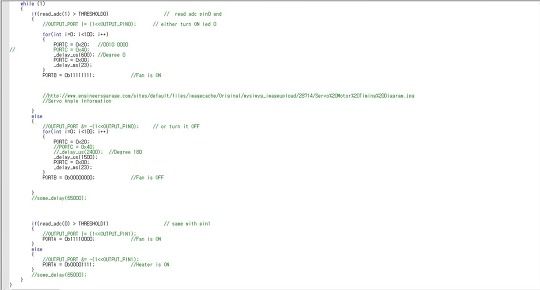

Gas가 감지되면 Servo 동작후 Fan이 동작하는데 이때 PortB의 출력또한 Relay의 코일로 흘러들어 갑니다.

MCU : ATmega128

소프트웨어 개발툴 : AVR Studio

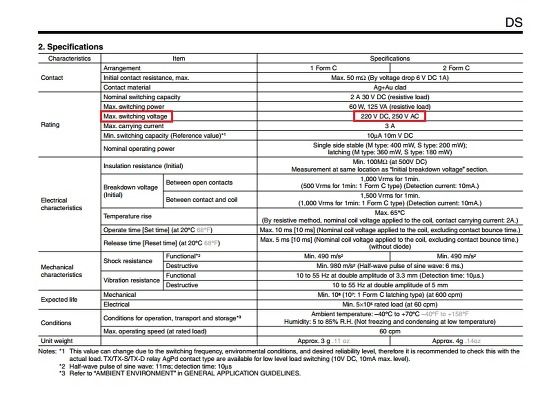

Relay (DS1E-M-DC5V) 의 Datasheet

▲데이터 시트에서 확인할 수 있다시피 Switching Voltage의 Max값이 AC(=교류)일때 250V까지 이다.

핀아웃에서 1번핀에 ATmega128의 출력을, 6번핀에 GND를 연결하면

그 MCU의 출력이 발생할 경우 12번핀과 7번핀이 Short(=단락)된다.

12번과 7번이 닫히고 열리고의 여부를 Switching이라고 부르며

여기 라인에 흐르는 교류전압이 250V에 달하므로

여기 라인에 220V 가전제품을 연결하면된다.

부품 리스트

ATmega128 (JMOD-128-1) : 27000원

Big Fan : 5000원

Small Fan : 2000원

Hair Dryer : 9900원

Servo Motor : 12000원 .

TMP36 : 1650원

MQ-2 : 4400 (동신전자)

Total : 68340 원

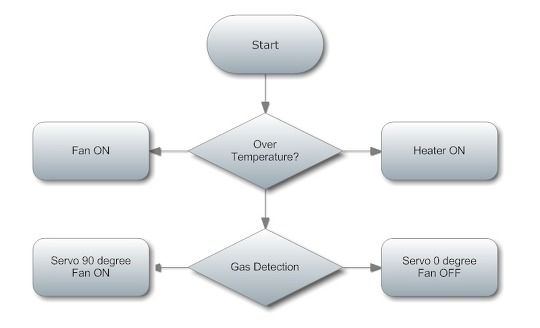

Flow Chart
