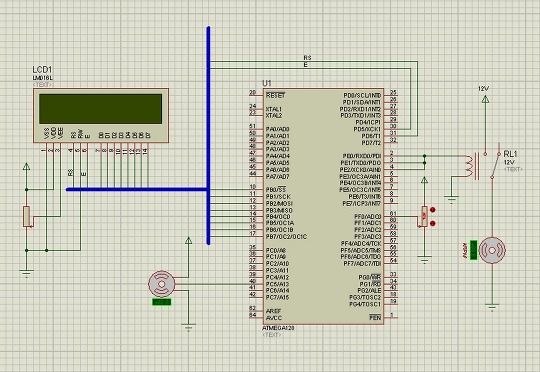

가스감지 (ATmega128 + Servo + Fan)

졸업작품의뢰 ▶LINK

http://icbada.www166.freesell.co.kr/design/icbada/DATASHEET/RELAY/HR93.pdf

HR93-DC05H

편상 왼쪽 위부터 CW방향으로 1,2,3,4,5,6 이라고 번호를 붙인다면

2,5에 전압을 인가하면 스위칭 되는 원리이다.

스위칭되는곳이 1,3인지 4,6인지는 Tester의 Buzzer를 이용해서 알 수 있다.

---

Gas_Detector.egg

Relay의 Coil에 전력이 충분히 인가되지 않았다면

출력포트를 1개이상 묶어서 Coil에 연결하면 된다.

(전류는 병렬로 연결될때 증가하는걸 알면 이해하기 쉽다.)
