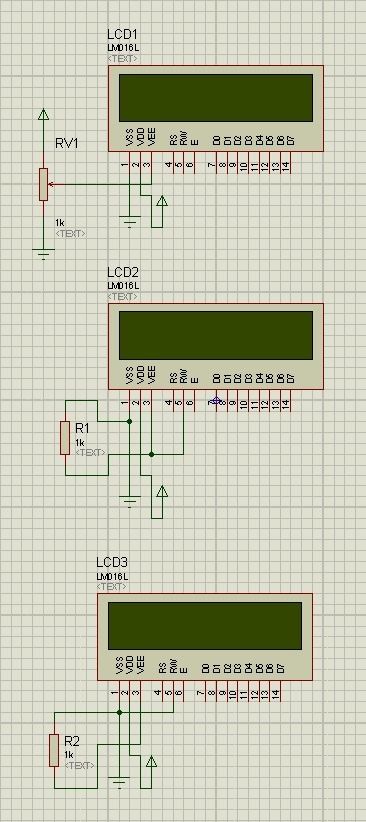

LCD Contrast Pin configuration

1. POT을 이용한 구성

POT을 돌려서 저항값을 낮출수록 message과 배경의 경계가 모호해진다.

pull-up저항에 해당한다.

RW는 Vss와 합쳐준다.

▶3번+5번핀을 Jumper로 연결후, 그 3번핀을 POT의 middle pin에 연결 (POT양단은 Vcc, GND)

▶POT의 middle pin을 3번에 연결하고 RW핀을 GND에 Direct로 연결한다.

(만능기판으로 구현할때는 이게 좀더 잘되긴하다.)

2. Vss와 Vee사이에 1K 저항을 연결하여 고정시켜준다.

BreadBoard에 이와같이 구현했더니 별 문제없이 잘 동작한다.

3. RW를 Vss와 합쳐줬다는 점은 1.의 방법을 참조했다.
