회로도

Daum

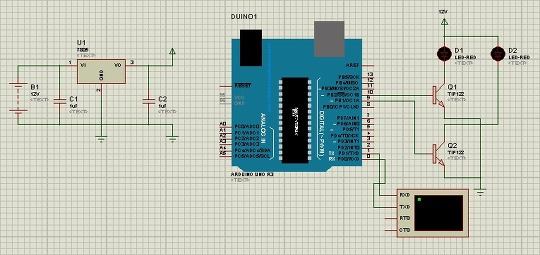

[darlington 회로도]

▼Proteus 7.8 SP2 로 열것

방향지시등_회로도.zip

◆부품리스트

Arduino UNO x1

7805 Regulator x1

TIP122 (5A NPN Darlington Transistor) x2

HC-06 Bluetooth x1

15uF Capacitor x2

1.5V x8 = 12V

방향지시등 LED

---

◆알고리즘

12V Battery를 만든다.

방향지시등 LED가 12V 용이기 때문이다.

이걸 방향지시등LED의 +단자에 열결하고, -단자를 NPN TR의 Collector단자에 연결한다.

그리고 TR의 Emitter는 Battery의 GND단자에 연결한다.

TR의 Base를 Arduino의 9,10 출력핀에 연결하여, 출력이 발생했을때 LED가 켜지도록 설계한다.

그 출력은 Bluetooth모듈이 받은 값에 따라 결정되고, 이는 Code로 제어한다.
