졸업작품/스마트블라인드
회로도 + 부품스팩 (Proteus기반)
ElectricShock
2016. 9. 11. 23:12

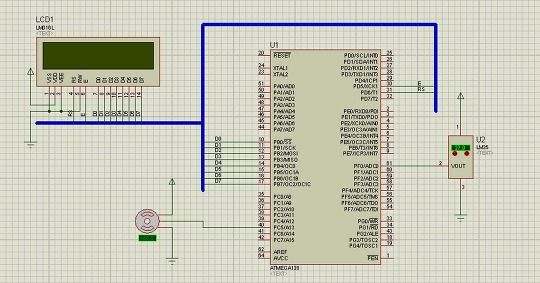

▼Proteus 7.8 SP2 기반
smart_blind.DSN
VSS = GND
VDD = VCC
V0 = GND
RS = PD6
RW = GND
Enable = PD5
D0 ~ D7 = PB0 ~ PB7
Servo Signal = PC5
LM35 Signal = PF0
Parts Specifications (=부품 스팩)
서보모터 (모델명 :: Futaba S3003 Servo)
http://www.servodatabase.com/servo/futaba/s3003
|
4.8V |
3.17Kg-Cm |
|
6.0V |
4.10Kg-Cm |
▼KG-CM 란 무엇인가?
http://electronics.stackexchange.com/questions/27931/torque-kgcm-what-is-kgcm
1Kgf = 9.18N (자유낙하시 초당 거리가 9.18meter이다.)
