Loop Filter

 [PLL 루프필터]

http://www.rfdh.com/bas_rf/begin/pll.php3

▲세부 용어정리 (한글)

http://www.analog.com/library/analogDialogue/archives/36-03/pll/index.html

Loop Filter: There are many different types of loop filter.

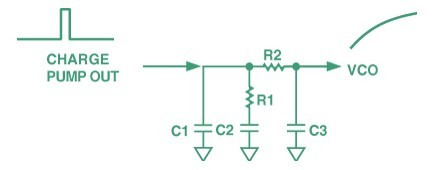

The most common is the third-order integrator shown in Figure 3.

많은 다양한 타입의 루프 필터가 있다.

가장 보편적인건 3차 적분기이다. 그림3에서 보이는.

In general, the loop filter bandwidth should be 1/10 of the PFD frequency (channel spacing).

일반적으로, 루프필터 대역폭은 should be 1/10이 되야만한다.

(PFD : Phase Frequency Detector)

Increasing the loop bandwidth will reduce the lock time,

but the filter bandwidth should never be more than PFD/5,

to avoid significantly increasing the risk of instability.

루프 대역폭 증가는 will 감소시킬것이다. the lock 타임을,

but the 필터 대역폭은 should 절대 되선않된다. PFD/5 이상이,

to 피하기위해 극도의 증가하는걸 the 불안정성의 리스크를.

(적분출력 VCO가 급격히 증가할 수도 있다.)
