NPN

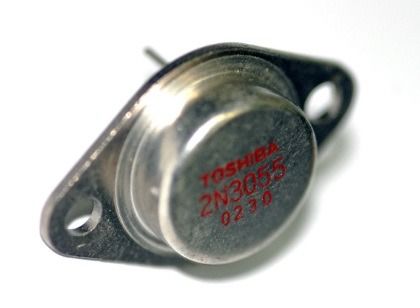

▼2N3055 NPN TR이다.

이렇게 생긴 TR은 큰 가전제품에서 본적이 있을것이다.

헌데 Collector, Base, Emitter의 위치가 어딘지 도통 알기쉽지 않다.

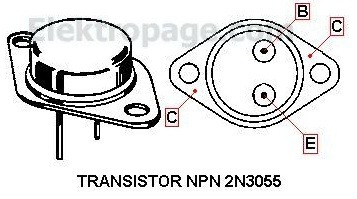

아래 그림에서 확인할 수 있듯이 Collector가 양쪽에 있다.

http://www.onsemi.com/pub_link/Collateral/2N3055-D.PDF

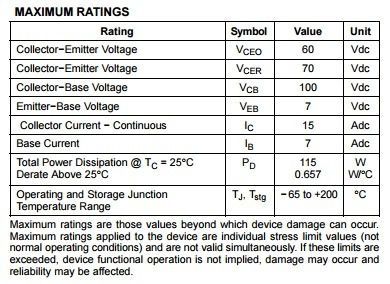

Vcer는 Common Base를 적용시킬때의 Reverse Voltage를 의미한다. (70V)

Vceo는 일반적으로 쓰일때의 Output을 의미한다. (60V)
