MOSFET (feat. TR종류들)
Naver
[mosfet bjt] :: BJT(NPN&PNP), FET(N채널&P채널)
[drain souce] :: TR의 Collector // Emiter에 해당한다.
[파워티알 종류] :: 모터제어라면 BJT가 많이 쓰인다.
http://www.instructables.com/answers/How-much-current-can-IRF540-MOSFET-handle/
▼유입 단어들
MOSFET Vds :
MOSFET Ripple :

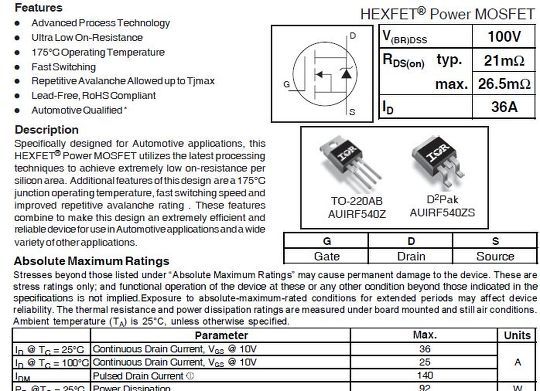

IRF540기준
36A까지 허용
▼TO-220

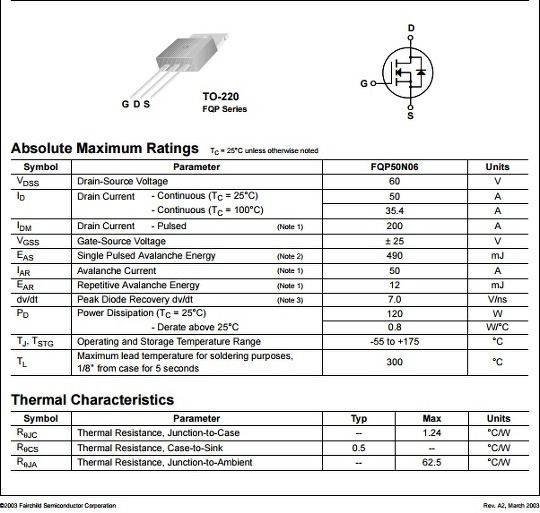

https://www.fairchildsemi.com/datasheets/FQ/FQP50N06.pdf
These N-Channel enhancement mode power field effect transistors
are produced using Fairchild’s proprietary, planar stripe, DMOS technology.
이런 N채널 상승 모드 파워필드 이펙트 TR
은 만들어진다. 사용하여 Fairchild의 소유권, 평면 줄무늬, DMOS 테크.
This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode.
이 앞선 기술은 이미 특별히 맞춤형이됬다. to 미니마이즈 on-state 저항으로,
제공한다. 우수한 스위칭 동작을 and 버틴다. 높은 에너지 펄스를 in the 눈사태 and 통신모드에서.
These devices are well suited for low voltage applications
such as automotive, DC/ DC converters, and high efficiency switching for power management in portable and battery operated products.
이런 디바이스들은 well 맞춰진다. for 낮은 전압 어플리케이션들을 위해
such as 자동차, DC/DC 컨버터들, and 고효율 스위칭 for 전력을 다루는
Vds : 60V
Drain 전류 : 50A까지 (상온에서)
Transistor 종류를

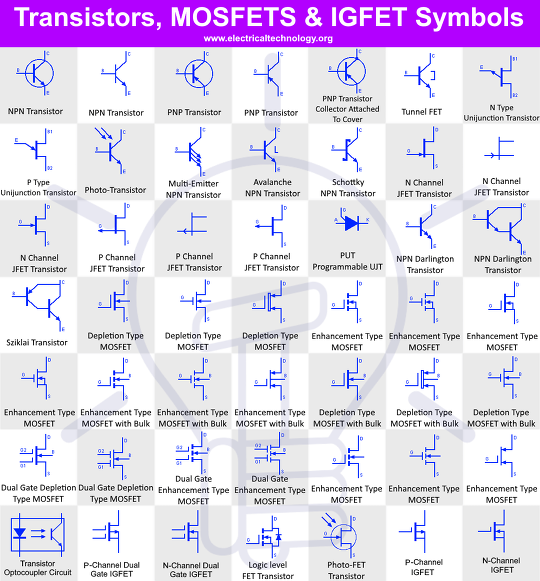

https://www.electricaltechnology.org/2019/09/transistor-mosfet-igfet-symbols.html
https://oscarliang.com/how-to-use-mosfet-beginner-tutorial/

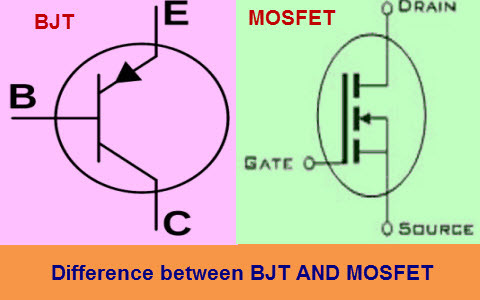

BJT VS MOSFET
(▼각각 PNP, N-Channel 에 해당한다.)
(MOSFET은 모터제어에 주로 쓰인다. 잘못사용하면 열이 발생하니 주의하자.)
Unlike BJT which is ‘current controlled’, the MOSFET is a voltage controlled device.
BJT : 전류가 제어된 TR (Base,Collector,Emitter)
MOSFET : 전압이 제어된 TR (Gate,Drain,Source)
Gate에 전압이 인가되면, 자기장(=electrical field)을 만든다.
to 제어하기위해 전류흐름을.
through the 채널 drain 과 souce 사이를.
and there is no 전류흐름이 없다. from the Gate로부터 into MOSFET
MOSFET을 가변저항으로 생각하면 좋다.
Gate와 Source의 전압차로 Drain-Source의 저항을 제어할 수 있다.
Drain과 Source의 저항은 매우크다. (Open Circuit에 버금간다.)
Gate와 Source의 전위차가 적용되면, Drain-Source 저항이 유도(=reduced)된다.
이때 Drain-Source 로의 전류흐름이 발생한다. (이때는 Closed Circuit에 가깝다.)
https://oscarliang.com/bjt-bipolar-junction-transistor-beginner-tutorial/
BJT 설명
