library ieee;

use ieee.std_logic_1164.all;

entry boiler is

port(

sensor : in std_logic_vector(7 downto 0);

temp : in std_logic_vector(7 downto 0);

burner : out std_logic

);

end boiler;

architecture sample of boiler is

begin

process(sensor, temp)

begin

if(sensor >= temp) then

burner <= '0';

else

burner <= '1';

else if;

end process;

end sample;

https://gist.github.com/vividvilla/4605985

Ring Counter.txt

다운로드

ourdev_585395BQ8J9A.pdf

다운로드

9781441975478-c1.pdf

다운로드

▼19쪽

input[1:0] x 입력이 10으로 두자리이다. 변수는 x 이다.

output[2:0] out 입력이 210으로 세자리이다. 변수는 out 이다.reg[2:0] current 입력이 210으로 세자리이다. 변수는 current이다.Parameter Zero=3'000 세자리 Binary 상태 Parameterif(reset == 1) current <= Zero; 리셋이 1이라면, 현제 State를 Zero로 옮김http://www.rfwireless-world.com/source-code/VERILOG/Mealy-Machine-and-Moore-Machine-verilog-code.html

▼Taxas 대학교 보고서

Verilog HDL (2).pdf

다운로드

▼Mealy Machine의 입력값에 따른 Next State이다.

▼출력은 S0일때 입력이 0이어도 0, 1이어도 0

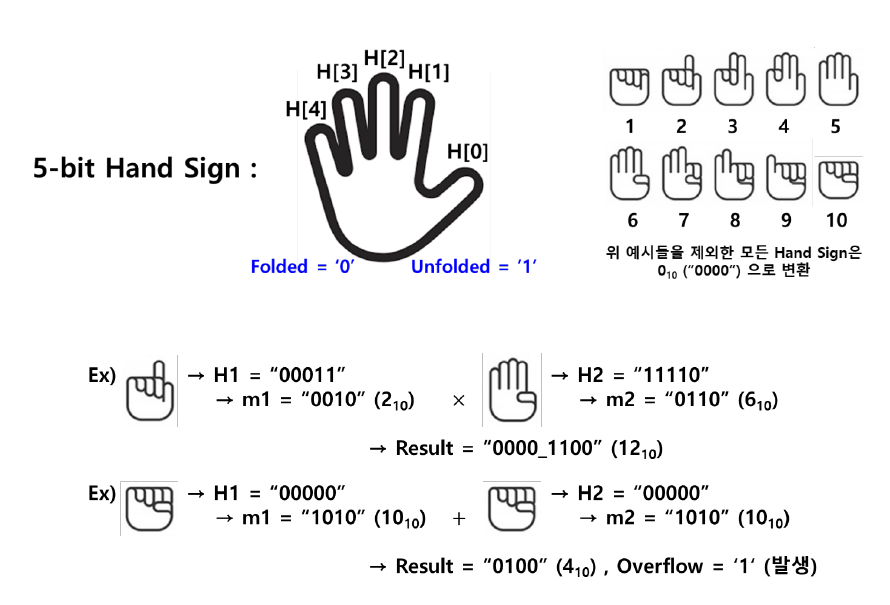

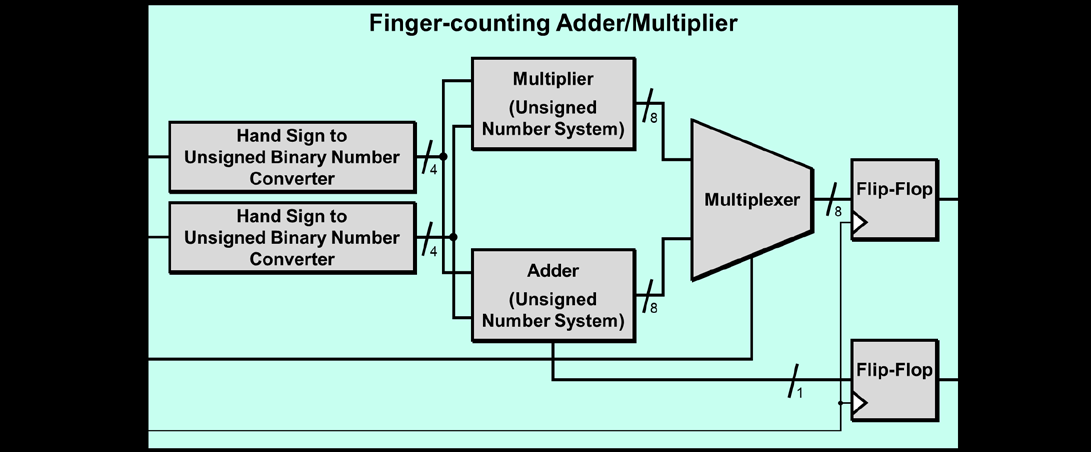

▼영남대 FPGA과제

EW도로가 Input

NS신호가 Output1 // EW신호가 Output2

Input이 0일때, Output1은 항상 1., Output2는 항상 0.

Input이 1일때, Output1은 녹색6초>>황색2초>>적색(forever)

Output2는 녹색3초>>황색2초>>적색(forever)

상태천이도

현재상태	입력NS	출력EW	출력NS
RYG	Button	RYG	RYG
001	0	001	100
	1	001	001
		010	010
		100	100

참고링크(▶LINK)

Moore : 출력이 현재상태에 의해서만 결정된다.

Mealy : 출력이 현재상태+입력 모두에 의해서 결정된다.

9장 20쪽 참고 (디지털 회로)

상태도>>다음상태표>>천이표>>카르노맵>>입력논리식

상태표(=State Table) ::

현재 상태 입력	다음 상태 출력
A B x	A+ B+ y
0 0 0	0 0 0
0 0 1	0 1 0
0 1 0	0 0 1
0 1 1	1 1 0
1 0 0	0 0 1
1 0 1	1 0 0
1 1 0	0 0 1
1 1 1	1 0 0

현재상태(A,B)에서 입력(x)값에 따라 다음상태(A+,B+)를 결정

현재상태	다음상태		출력
현재상태	x=0	x=1	x=0	x=1
A B	A+ B+	A+ B+	y	y
0 0	0 0	0 1	0	0
0 1	0 0	1 1	1	0
1 0	0 0	1 0	1	0
1 1	0 0	1 0	1	0

Port Mapping (▶LINK)

하위모듈을 일단 설정해줘야합니다.

module DEF(Q, D, CLK);	//포트들
input D, CLK;			//입력
output reg Q;			//출력
always @ (posedge CLK)	//언제나 Positive Edge(=Active High)
	Q <= D;				//D는 그대로 Q로 전달됨
endmodule

상위모둘은 하위모듈을 토대로 만들되 내부에 연결을 설정해줘야한다.

module SYNCHRO (ASYNC, SYNC, CLOCK);	//외부 Block의 입출력들 이다.
	input ASYNC;
    input CLOCK;
    output SYNC;

    wire C1,ASYNC;

    DFF DFF1(C1_ASYNC, ASYNC, CLOCK);
    DFF DFF2(SYNC, C1_ASYNC, CLOCK);
    //일전에 내부module문법이 >>모듈명(output, input, input)이었다.
  endmodule
