스마트블라인드

ElectricShock 2016. 5. 10. 11:21


2020년 11월 28일 영남대 작품

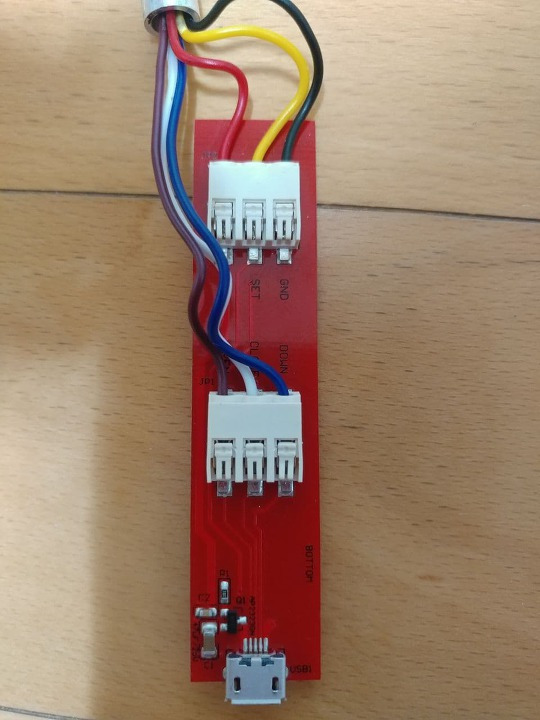

블라인드에 연결된 유선리모콘을 분해하면

그 안의 PCB회로의 버튼 뒷면의 모습은 아래 그림과 같다 (모델마다 차이가 있을 수 있음)

Wire를 끊을 필요없이 분해 가능하며

어느색깔 Wire가 어느 위치에 있는지 기록해둬야 좋다.

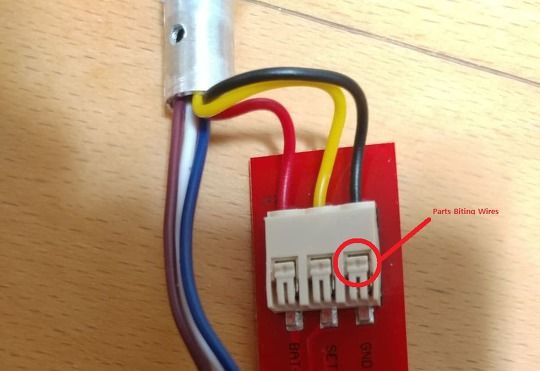

▼빨간색으로 표시한곳이 Wire를 물고있는 곳이며

작은 일자드라이버로 수직으로 누른후 위쪽을 살살빼면 분리할 수 있다.

(원상태로 복구시킬때도 같은 방법이다.)

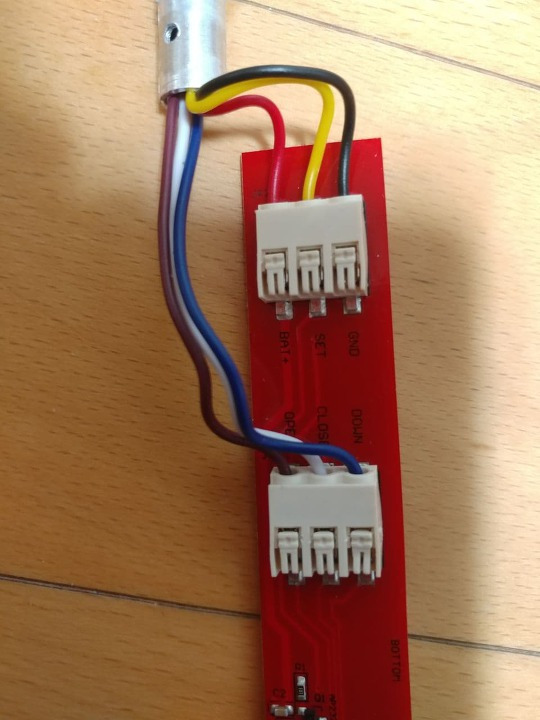

뒷면 회로도

 BAT+

 SET

 GND

 OPEN

 CLOSE

 DOWN

여기서 버튼을 누를때 어디와 어디가 Short가 되는지를 파악해야한다.

Tester의 단선체크를 활용한다.

(Short : 두개의 접점이 이어졌다는 뜻이다 (=단락))

(Open : 두개의 접점이 끊어졌다는 뜻이다. (Short의 반대이다.))

(단선체크 : 회로상에서 어디가 끊어졌는지, 이어졌는지 체크)


▲    :: GND + OPEN

■    :: GND + CLOSE    (Stop이 아니라 Close라고 PCB에 표시되있는 이유는 의문이다;;;)

▼    :: GND + DOWN

충전Jack 뒤쪽의 리셋버튼 :: SET+GND (쓸일 없음)

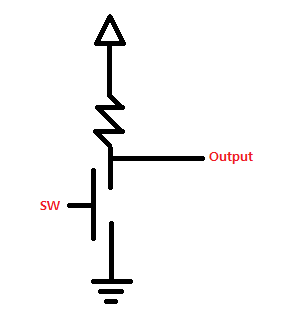

스위치가 눌렸을때 GND신호가 출력되는 시스템이라고 보면된다.

전자적으로 표현하자면 Pull-Up저항이 쓰인것과 비슷한 원리라고 보면된다.



▼릴레이 관련

https://instructables.tistory.com/29 (릴레이의 종류들)

https://instructables.tistory.com/30 () (릴레이의 기본개념)

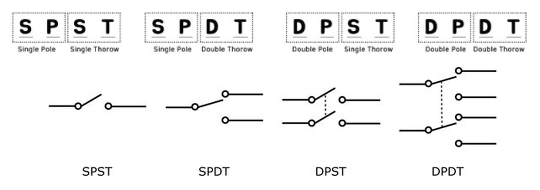

SPST : Single Pole Single Through

SPDT : Single Pole Double Through

DPDT : Double Pole Double Through





CDS = LDR = 조도센서

어두우면 저항이 높아짐 : 약 10K전후

밝으면 저항이 낮아진다.

테스트해보니 조도센서마다 차이가 있겠지만 약 17K까지 올라간다.ㅇ

고로 Pull-Up저항이 높게되면 빛이

고로 Pull-Up 저항이 너무 높게되면 Analog로 빠져나가는 신호가 항상 GND가 된다.


부품리스트

Arduino :: 7500원

USB :: 500원

조도센서 :: 1500원 >

BT module :: 13000원 (▶LINK)

Relay :: 7500원 (▶LINK)

Terminal 3 hole :: 500원 (▶LINK)

블라인드 10만원
