한백전자 HBE-COMBO
질문 댓글로 남겨주세요.
FPGA 의뢰는 instructables.tistory.com/64에 남겨주세요
PS. 미리미리 문의주세요 (다들 일주일 긴급의뢰를 하시더라고요)
http://sub.hanback.co.kr/insiter.php?design_file=3004.php
▲본사 사이트 & 찾아가는길
▼User Manual (19MB여서 분할압축했습니다. 둘다 다운받고 vol1을 압축해제하세요.)
HBE-COMBO.vol1.eggALTERA사와 Xilinx사의 FPGA를 모두 이용할 수 있도록 하였습니다.
▼Xilinx를 Win7에서 설치할때 순서
http://www.science.smith.edu/dftwiki/index.php/Installing_Xilinx_ISE_13.4_on_Win_7
Main Clock
Altera |
79 |
Xilinx |
80 |
7 Segment Array
|
A |
B |
C |
D |
E |
F |
G |
Dot |
Altera |
179 |
|
|
|
|
|
|
|
Xilinx |
|
|
|
|
|
|
|
|
|
COM1 |
COM2 |
COM3 |
COM4 |
COM5 |
COM6 |
COM7 |
COM8 |
Altera |
|
|
|
|
|
|
|
|
Xilinx |
|
|
|
|
|
|
|
|

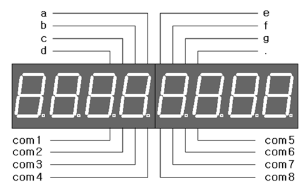

4개의 7-Segment가 하나로 구성되어있다.
PS2
VGA(=Video Grapgics)

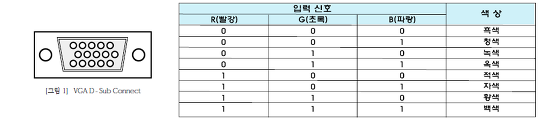

아래의 그림은 VGA D-Sub Connector의 핀배치 및 구성을 나타낸 것입니다.
모니터의 신호선은 15핀으로 구성되어있으며 Female Type입니다.
핀1,2,3에 RGB의 데이터
핀13,14에 H.Sync(=수평동기), V.Sync(=수직동기) 의 동기신호가 입력됩니다.
▲빛의 3원색을 이용하여 색상을 표시합니다. (RGB가 111일때 백색이 나오는 이유이다.)
실제 화면에 표시되는 영역은 수평동기 카운트 640과 수직동기 카운트 480이 됩니다.
(HBE Combo2 VGA 해상도는 이걸로 계산하면 된다.)

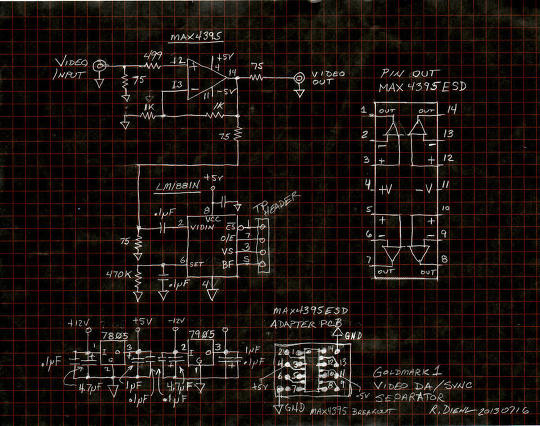

Video Sync Separator IC가 필요하다.

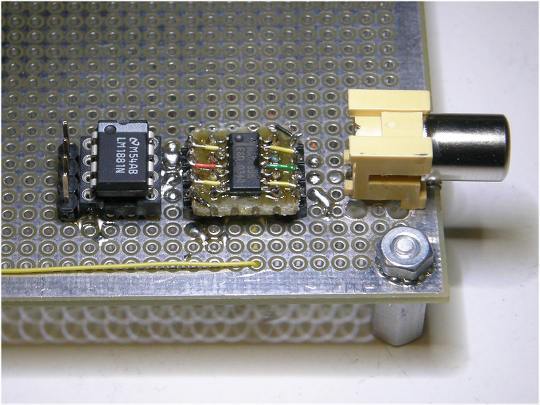

LM1881MX 가 대표적이다.
http://www.labguysworld.com/Goldmark1_006.htm
