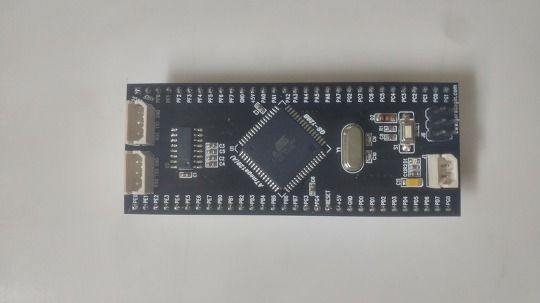

GS-128B (거상인 제품) ㅁ

ElectricShock 2016. 4. 20. 11:19

http://www.pocketmagic.net/capacitor-discharge-microspot-welder-cutter/


DeviceMart, Eleparts, 및 전자부품 쇼핑몰 사장님들 PPL 기다리고 있습니다.




ISP케이블을 연결하여 업로드를 할때 초보자 분들은 극성을 찾기 힘들 수 있다.

DataSheet를 키고 MISO, MOSI는 어디인지 찾고있는 사람들에게 꿀팁을 드리려 한다.

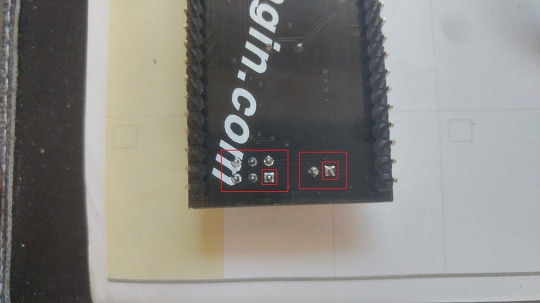

뒤집은 상태로 보면 6개핀 납땜중 하나가 네모난 모양으로 납땜이 되어있을 것이다,.

그 핀이 Vcc에 해당한다.

옆 전원 커넥터 부분에도 역시 VCC Mark가 되어있다.

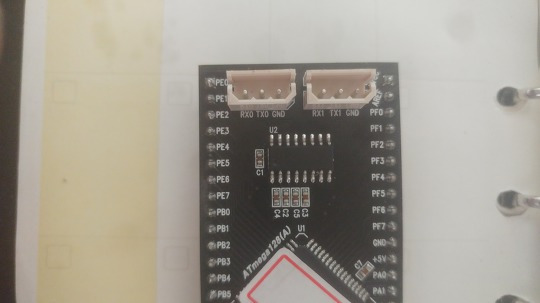

다른모듈과의 차이점은 MAX232 칩이 Built-in 되있다는점이다.

(MAX232칩은 ISP다운로더와 무관하다.)


RS232통신을 테스트하기 적합하도록 모듈이 구성되어있다.

(시중에 많이 돌아다니는 NewTC제품과 이 부분에서 차별성을 띠고있다.)

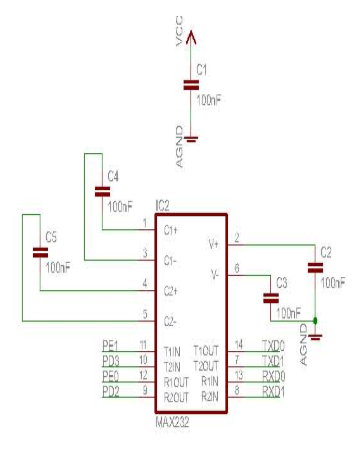

PE0, PE1 이 각각 MAX232칩의 11,12번 핀으로 들어가서 14,13번핀으로 나와서 TX0,RX0 소켓으로 연결된다.

위 소켓의 사이즈는 Molex 5264 입니다.

(반대쪽에 연결되는 Female Connector에 써있어서 찾는데 고생좀 했네요)



What is RS232, and What is it used for ?



RS485 :: 원거리를 더 빠르게 통신 1:46

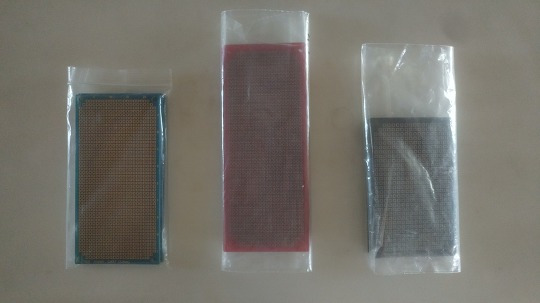

거상인 제품 양면기판 모듈을 갖고있는데 필요하신분 말씀해주세요~

시중가보다 저렴하게 풀겠습니다.

작업 특성상 양면기판보다는 단면기판을 많이쓰다보니 제고만 쌓여있네요 ㅠ



GE8 :: 4200원

GA6 :: 1700원

SIP-AB4 :: 2200원
