Midi Simulation using Proteus
사용된 프로그램
vmpk-0.5.0-win32-setup.exe(Virtual MIDI Piano Keyboard)
application.windows_2.zip(◁ Serial MIDI Converter ....Java설치후 이용할것)
Use it after installing Java JDK or JRE

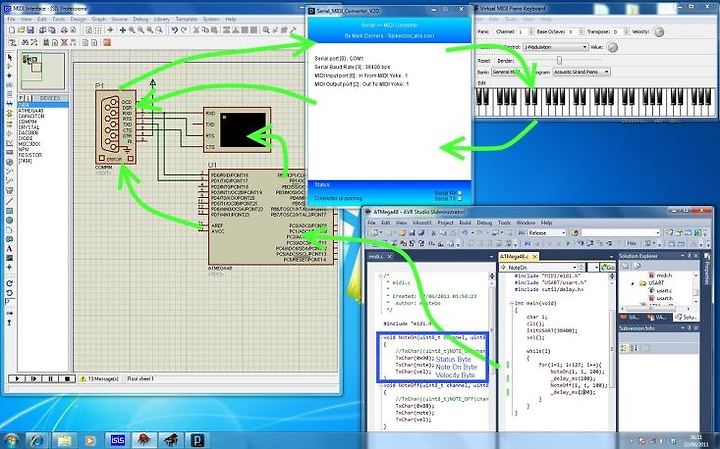

Along this way, The Virtual Key Board can communicate with ATMEGA48 on Proteus.
▼회로도 & 코드 & 시뮬레이션
참고 PDF 자료
▲요약 내용
Midi message format은 Status Byte와 Data Byte로 구성되어있다.

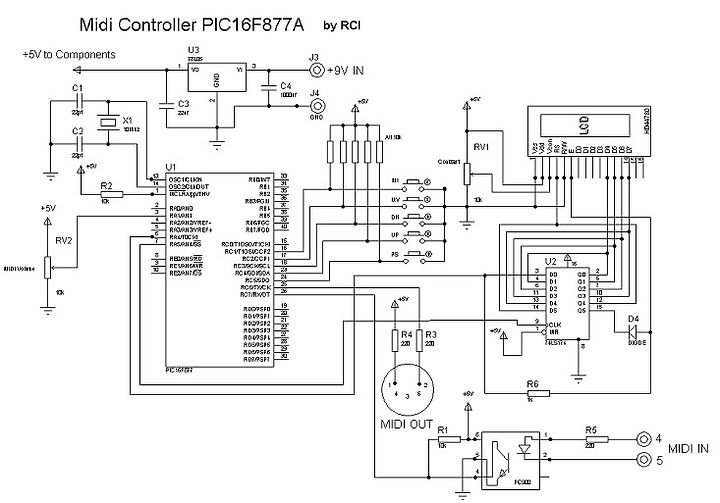

아래 회로와 첨부파일을 기반으로 Proteus를 이용할 것이다.

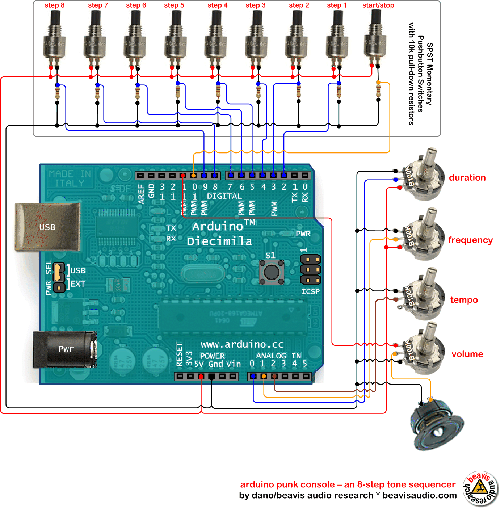

▼아두이노 기반
ARDUINO.TXT (▶링크) 코드의뢰~~

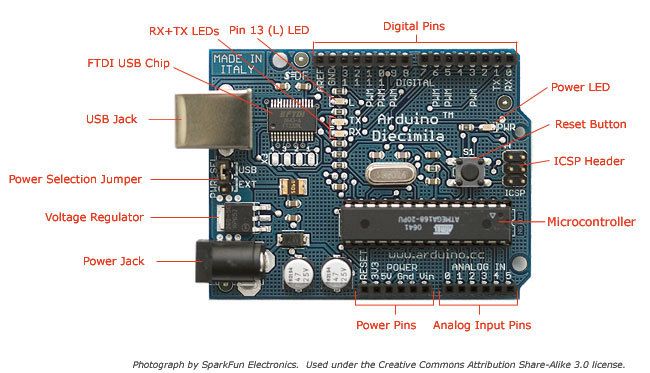

Arduino-Diecimila-schematic.pdf(ARDUINO의 계략도)
△ 출처 http://www.captaincredible.com/abc/?page_id=1064
△ 필요한 부품들

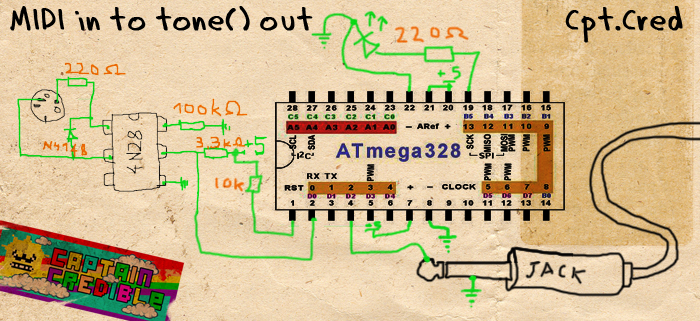

1. A bootloaded Atmega328 Chip
2. A 7805 5V Regulator or equivelant
3. Two 10μF Capacitors for the Regulator
4. A 10K Resistor
5. A 16MHz Xtal (=Crystal)
6. Two 22pF Capacitors (for the Xtal)
7. A Diode
8. A LED

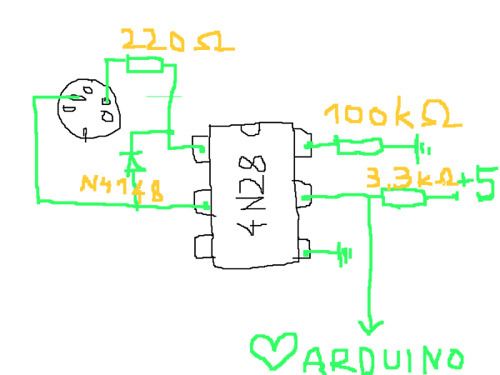

9. An Optoisolator, I used a 4n28 (광절연소자 = Opto_Isolator = 빛을 따라가는 센서로도 응용가능)
10. Resistors for Optoisolator (100K, 3.3K, 200Ω each)
11.A MIDI DIN Connector
▼통신방식 & 케이블 관련
MIDI Communication
(Musical Instrument Digital Interface)
http://www.tigoe.com/pcomp/code/communication/midi/
미디는 특정화되있다. for a 통신 프로토콜을 위해
between 디지털 신디사이저 & 디지털 음악 장비사이에서.
.
.
.
MIDI는 시리얼 통신 프로토콜이다.
동작하는 at 31,250 bits per second 에서
(31,250 BaudRate)
각 Byte는 갖고있다. 8개 비트를 (뭐, 다 아는 사실이지만)
Plus, 시작비트 & 종료비트.
표준 MIDI 커넥터는 5-pin DIN 커넥터이다.

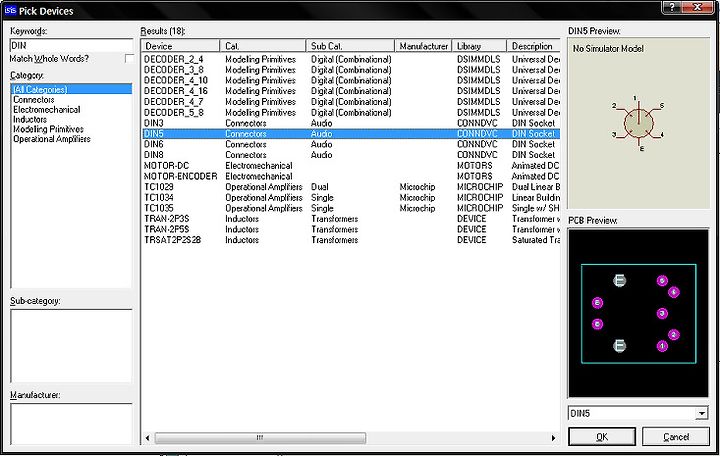

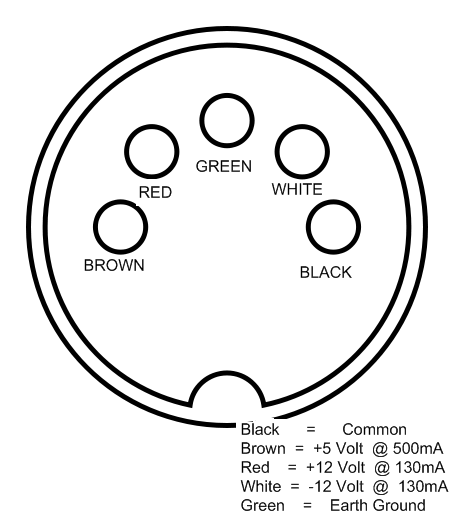

▼MIDI 케이블 Pinout
그리고 보통 모든 커넥터들 on the 디바이스상의
은 암컷이다
디바이스의 모든 커넥터들은 Female Type 이다.
그리고 both 끝단들 of a MIDI 케이블의
은 수컷이다.
MIDI 케이블의 양 끝단은 Male Type 이다.
이 하드웨어는 요구한다. (아래것들을 ▽)
2개의 5핀 DIN female jacks,
3개의 220Ω 저항들,
1개의 270Ω 저항,
1개의 1KΩ 저항
1개의 IN914 Diode,
1개의 2N222 NPN 트랜지스터,
1개의 6N138 Opto_Isolator (=광 절연소자) (노이즈를 줄이기위해 사용됬음)
1개의 7404 Hex Inverter.
NOTE!!
The Hex Inverter가 필요하지않을 수도 있다.
만약 시리얼 디바이스가 이미 갖고있다면. the inversion을.
Stamp, BX-24, etc (☜ 7404 Hex Inversioin 필요없다.)
PIC (☜ Hex Inversion 필수~ !)
마지막으로,

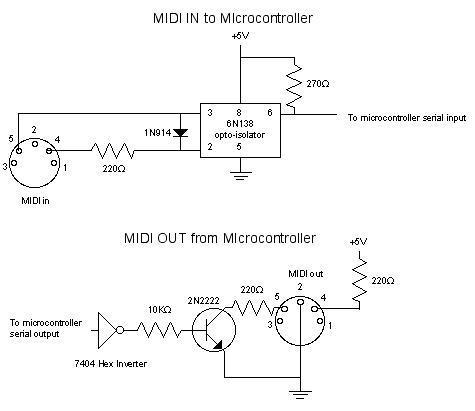

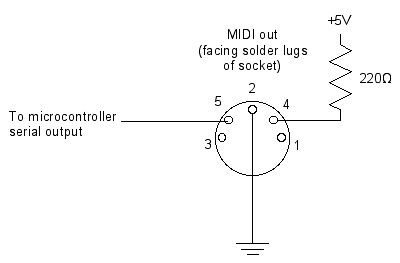

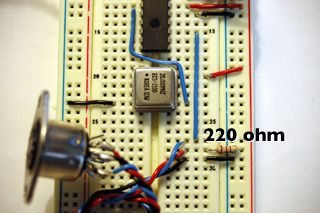

여기 더 간단한 회로가있다. for MIDI 출력을 위한
that 잘 동작하는 with Wiring 혹은 Arduino와 함께.
● PIC MicroController
● BS-2
● BASIC ATOM Pro24 (=$49)
Note that...
모든 3개의 마이크로컨트롤러는
보낼수있다. 비반전 시리얼 데이터를
△ For Non-inverted serial data
Midi Devices
-
Controller (MIDI messages를 보낸다.) --- Keyboard part
-
Receiver (MIDI messages를 받는다.) --- Synthesizer part

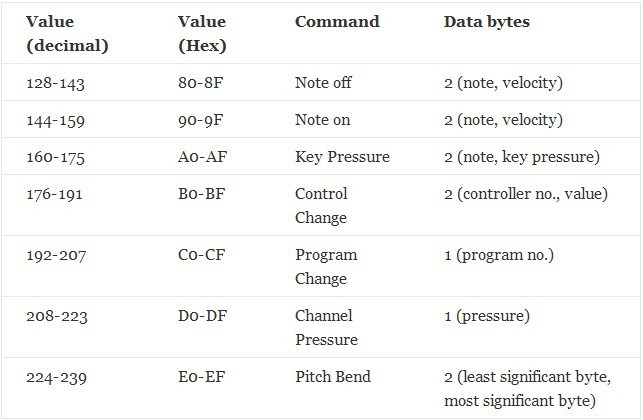

어느 MIDI 명령어는 구성한다. of at least 최소한 두 바이트로,
● Status Byte
● Data Byte
대부분의 일반 MIDI messages는 갖고있다. 3개의 Bytes를
● Action (Note ON, Note OFF)
● Pitch (plain old musical pitch ::: 평범한 오랜 음악적 피치)
● Velocity (How loud you want the sound to play)
MIDI 값은 보통 표현된다. 16진수 표기법(notation)으로.
모든 Status Bytes는 갖고있다. 128값 혹은 그 이상을
이것을 2진수로 생각해보면...
128 = 1000 0000 (10진수 = 2진수)
... Status Byte의 첫 bit는 항상 1이다. (128 ~ 끝까지)
Similarly, 모든 Data Bytes는 갖ㅅ고있다. 127값 혹은 그 이하를
...Data Bytes의 첫 bit는 항상 0이다. (127 ~ 0까지)
★ 각 MIDI byte는 갖고있다. 범위를
● 0~127 for Data Bytes
● 128~255 for Status Bytes.
Note ON 은 말한다. the Synthesizer에게 to 시작하라고 연주하기를
at 특정한 pitch에 & velocity에;
Note OFF는 말한다. the Synthesizer에게 to 멈추라고 연주하기를
at 특정한 pitch에 & velociry에;
Channel Pressure는 유사하다. to Key Pressure에,
하지만 적용한다. 모든 notes를 on a 주어진 채널상에.
Pitch Bend는 바꾼다. pitch를 of a note의
that has 이미 연주하는;
●2byte (least significant byte + most significant byte)
= 128 * 128 - 1 = 16,383 (Maximum Bend)
Control Changes는 변화들이다. to 특정 컨트롤러들로의
컨트롤러들은 might 또한 택할수있을런지모른다.
a 다른 사운드 뱅크
to 바꾸기위해 사운드를.
한가지 유용한 컨트롤러는 7B in 16진수이다.
7B = 모든 Note 끄기
연주를 멈출수 없을때 강제종료의 기능 !!!
http://itp.nyu.edu/physcomp/Labs/MIDIOutput
