[아두이노 proteus]

가끔 이곳으로 유입되는 사람들중

Proteus와 Arduino의 키워드를 사용해서 들어오는 사람들이 있다.

짐작에는 How to Add Arduino Libraries on Proteus라고 검색했다가

내용이 와닿지 않아서 여기로 오지않았나 싶다.

그래서 정리하고자 한다.

#Arduino Library#아두이노 라이브러리#라이브러리 추가하기

우선 아래 파일을 다운받는다.

안에 꼭 *.IDX 와 *.LIB 확장자인 파일이 있는지 확인한다.

그 다음은 간단하다.

11111

이 두파일을

C:\Program Files\Labcenter Electronics\Proteus 7 Professional\LIBRARY

여기에 붙여넣기 한다.

따로 폴더를 만들 필요는 없다.

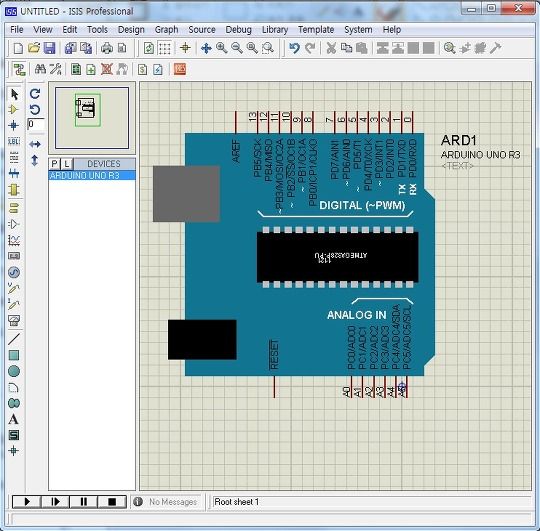

이제 Proteus ISIS를 실행후

마우스우클릭>>Place>>Component>>From Libraries

Keywords: 란에 Arduino라고 타이핑하면

방금 추가한 라이브러리 안의 Arduino를 찾을 수 있다.

PCB로 파일이 없을경우 별도로 추가할 필요학 있다.

압축파일안에 순서를 정리했다.
