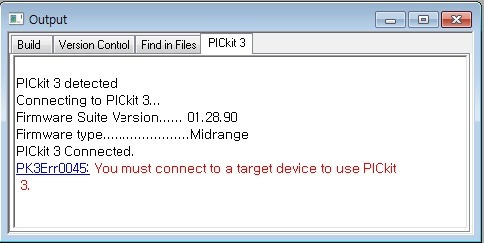

PK3Err0045 : You must connect to a target device to use PICkit3

위 메세지가 보인다면

If you see the PK3Err0045 Error Message.

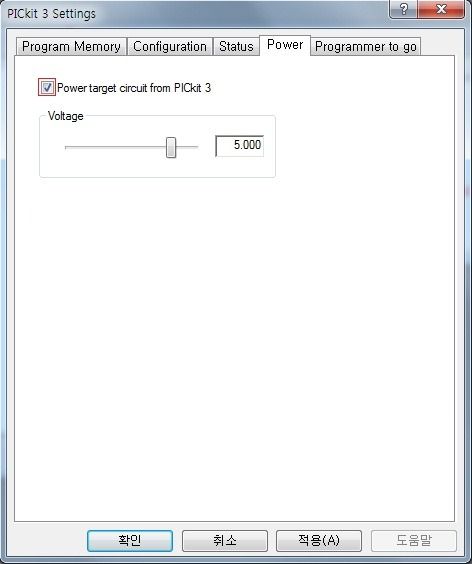

Go to Programmer >> Settings

이걸 해결하면 PK3Err0045는 사라지고

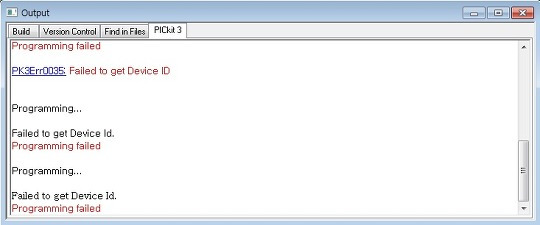

PK3Err0035 가 발생하면 칩에 문제가 있는것이다.

▼이 메세지는 Failed to get Device ID  = 인식실패 이다.

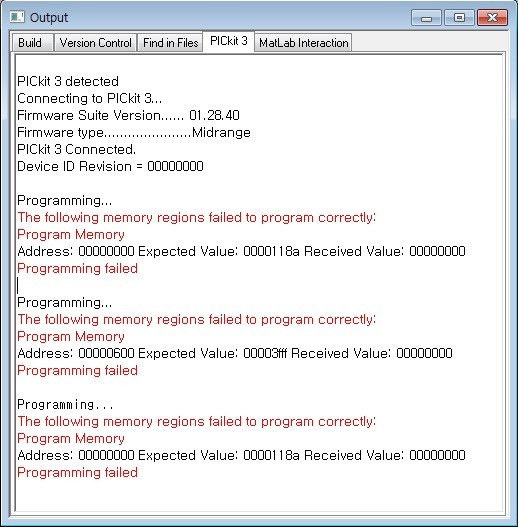

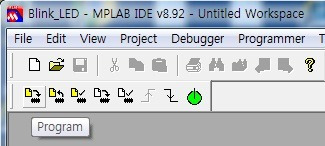

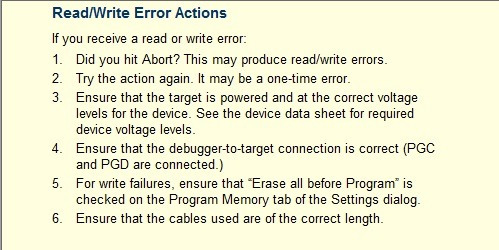

▼Program 버튼을 누르면...

...The following memory regions failed to program correctly:

Program Memory

Address: 00000000 Expected Value: 0000118a Received Value: 00000000

Programming failed.

===========================================================

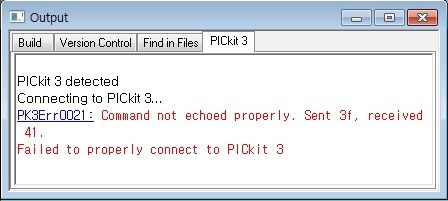

▼아래 메세지(PK3Err0021)가 보인다면 아직 해결의 기미가 보인다.

Debugger >> Select Tool >>PICkit3 선택후

Programmer >>Select Programmer >>PICkit3 를 번갈아 왔다갔다 하면

PK2Err0045 (전원공금 에러) 로 넘어올것이다.

위에서 정리한 방법대로 해결하면 다시 정상동작한다.

그래도 해결이 안된다면

StandAlong으로 빠져나와서 Tools >> Download PICkit Operating System에서

OS를 재설치 한다.

===========================================================

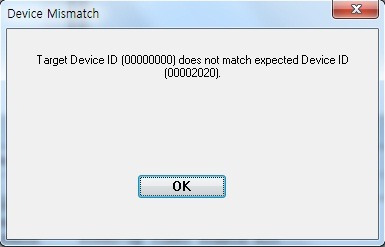

▼Device의 Mismatch일때 뜨는 메세지

===========================================================

▼아래 메세지가 뜨기전에

모터드라이버 L293D를 이용한 실험을 했었다.

L293D의 외부전원핀(8핀)에 Rectifier의 연결방향을 (Vcc(5V) ▶ VCC2(8핀))으로 연결했어야하는데

그와 반대방향으로 (Vcc(5V) ◀ VCC2(8핀)) 연결했더니

PIC칩에 과도 전류가 흘러들어가 뭔가 타는듯한 냄새가 났었다.

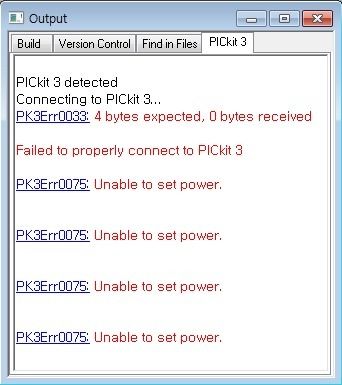

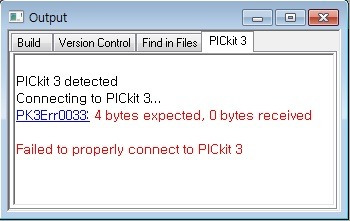

그로인해 PK3Err0033에러와

PK3Err0075에러가 발생한걸로 추정된다. (전원인가 불가 상태)

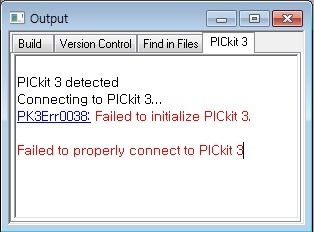

▼초기화 실패 PK3Err0038 에러메세지

초기화 실패하면 아래와 같은 메세지 또한 확인할 수 있다.

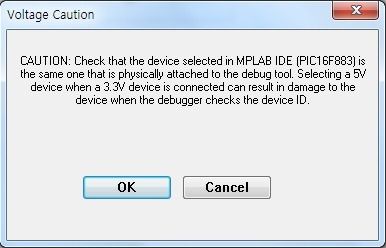

(Voltage Caution)

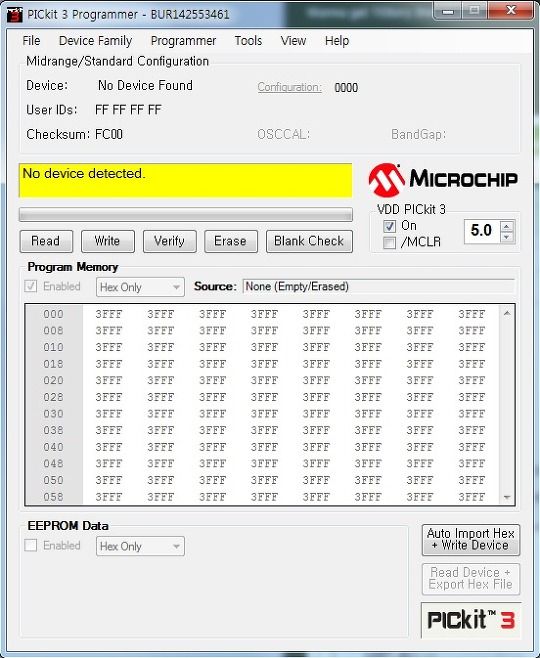

▼PICKit3 StandAlone에서도 No Device Detected라고 떠있는걸 확인할 수 있다.

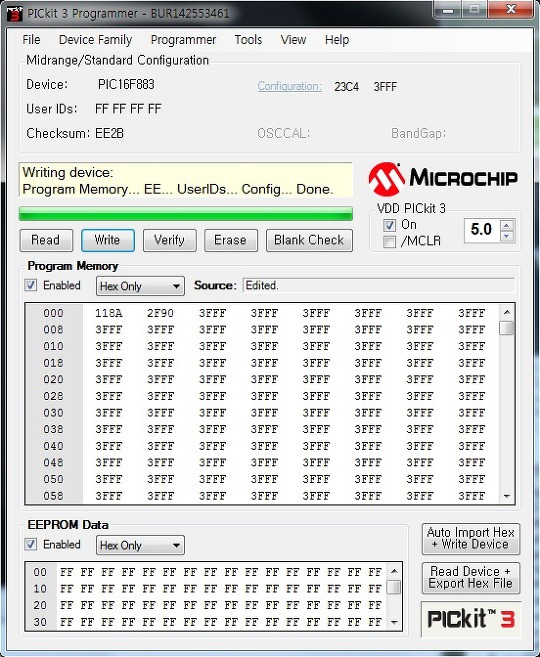

▼칩을 새걸로 교체하니 Error없이 Writing이 됨을 확인할 수 있다.

===========================================================

===========================================================

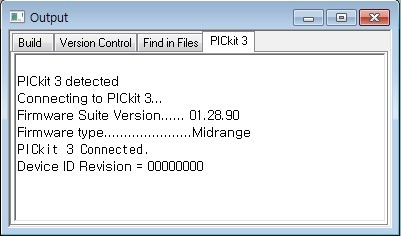

아래와 같이 나온다면 성공

=========================================================

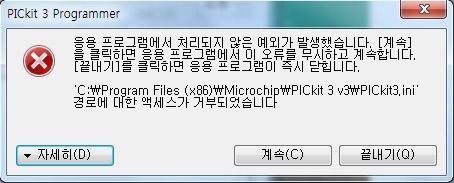

▼StandAlone이 종료되지않을때 Error 메세지
