Cadence (Virtuoso) 케이던스 시뮬레이션 (feat. Xilinx)
ElectricShock
2021. 2. 6. 17:51
Cadence_Tutorial_EN1600.pdf
2.53MB
Xilinx
▲ Download 링크

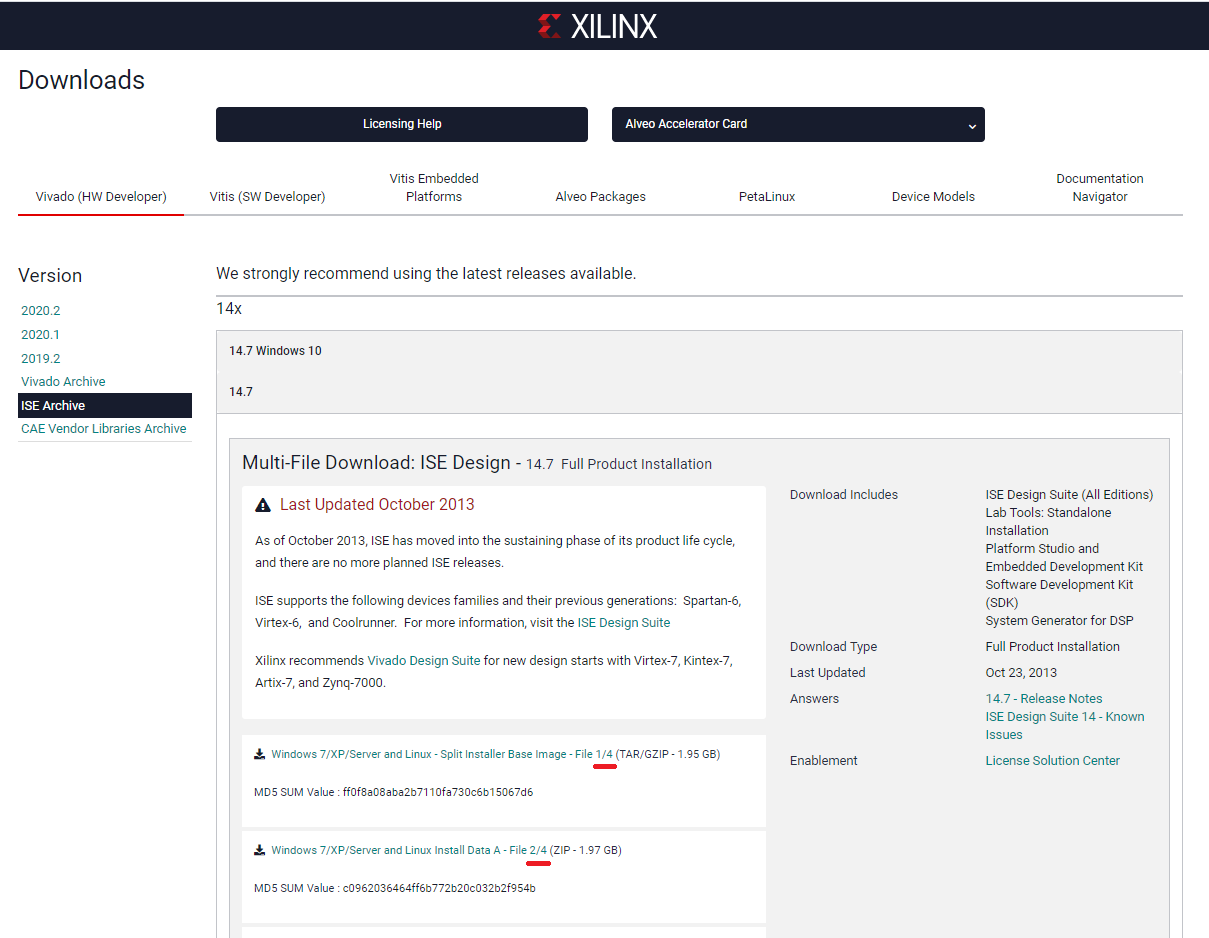

Version에서 ISE를 택해준다. (대부분의 대학교에서 ISE를 선호해준다.)
Spartan6 까지는 ISE를 쓸수있지만, Spartan7 부터는 Vivado를 써야하니 잘 맞춰줘야한다.
파일은 총 4개파트로 나뉘어있으니 모두 다운받는다.

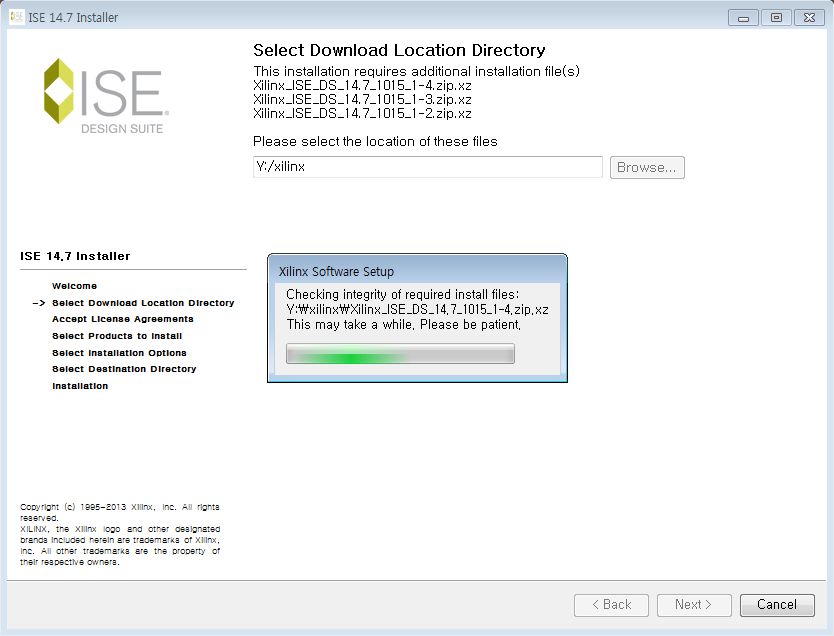

1번파일을 설치하면 나머지파일도 알아서 설치된다.
설치용량은 20~30GB 이다.
>>
